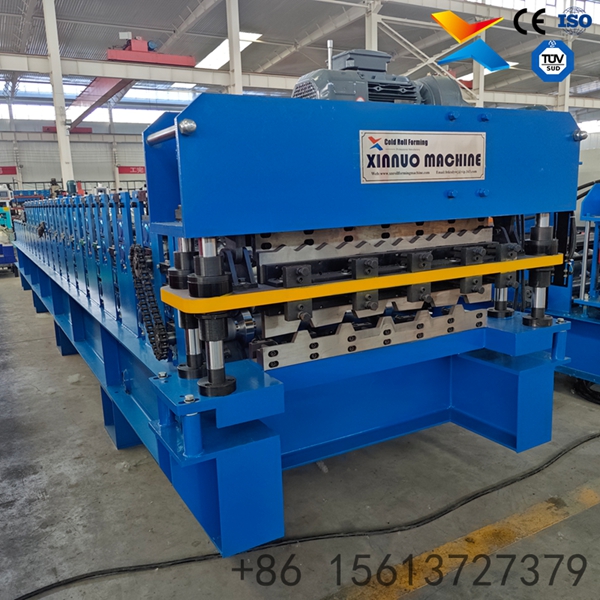

Máquina Dupla De Telhas Trapezoidal+Ondulada

Máquina Dupla De Telhas Trapezoidal+Ondulada

Product Attributes :

1 Estrutura principal da máquina Aço H 350

2 Peso Cerca de 5T

3 Dimensões 8,5*1,6*1,6m

4 Tensão 380V 50Hz 3 fases (alterável conforme necessidade)

5 Certificado CE/ISO

6 Personalização De acordo com os requisitos do cliente

Product Description

Product Introduction

Design 2-em-1 que Economiza Espaço: Integra dois sistemas de formação de perfis diferentes em uma única estrutura de máquina, reduzindo significativamente a área ocupada na fábrica e os custos de investimento.
Operação de Dupla Camada Independente: Cada camada opera de forma independente com seu próprio conjunto de rolos e sistema de corte, permitindo troca rápida entre os perfis via interface PLC.

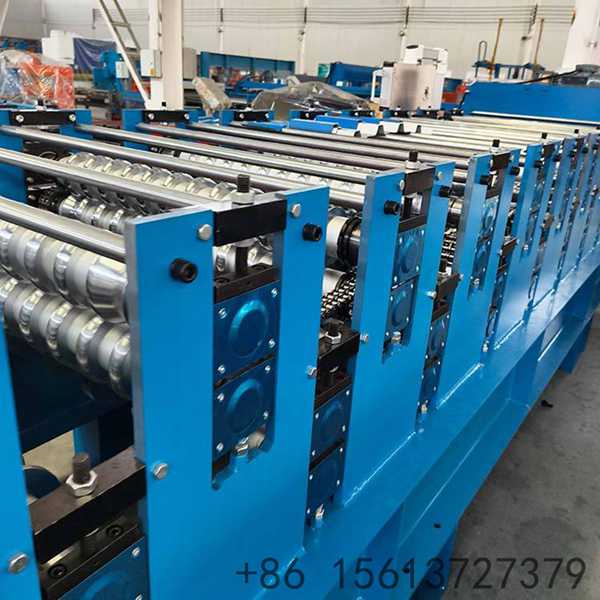

Formagem de Alta Precisão: Utiliza rolos premium de aço forjado 45# com cromagem dura e usinagem de precisão para garantir dimensões consistentes e superfícies lisas.

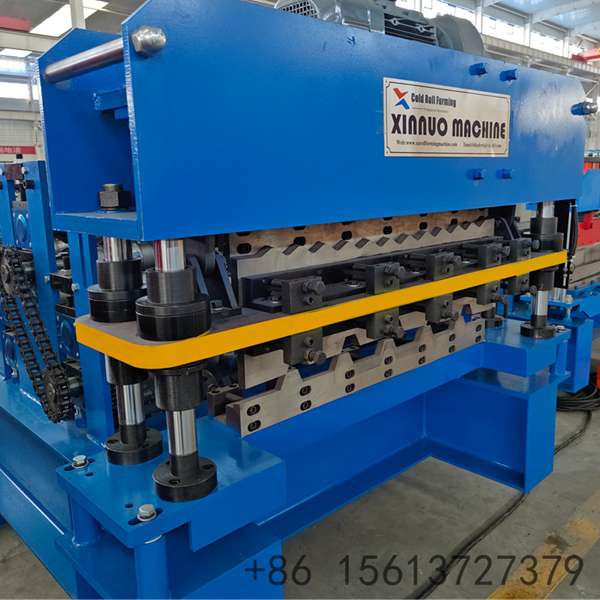

Corte Hidráulico Automático: Equipada com lâminas de aço Cr12 temperadas para alta dureza, proporcionando corte preciso de comprimento com tolerância mínima (±1-2mm).
Controle Inteligente por PLC: Possui PLC de marca importada e tela sensível ao toque para operação fácil, medição precisa de comprimento e produção automática confiável.

Product Description & Parameters
A Máquina Dupla De Telhas Trapezoidal+Ondulada é um equipamento inovador de perfilagem a frio que combina dois perfis de telhado metálico em uma única linha de produção. Este design que economiza espaço é perfeito para fabricantes que precisam produzir múltiplos estilos de telhado com espaço limitado na oficina. A máquina processa bobinas de aço galvanizado ou galvalume revestidas em cores, transformando-as em painéis de telhado duráveis que oferecem excelente proteção contra intempéries e apelo estético. Cada camada possui sistemas independentes de perfilagem e corte controlados por um sistema PLC unificado. Os rolos são fabricados em aço forjado 45# de alta qualidade com cromagem dura e tratamento térmico, garantindo longa vida útil e qualidade de formação consistente para ambos os perfis.

No.	Main Parameter / Feature	Details
1	Material Aplicável	Aço galvanizado revestido em cor / PPGI / Galvalume
2	Faixa de Espessura do Material	0,3 - 0,8 mm
3	Resistência ao Escoamento	235 - 550 MPa
4	Velocidade de Formação	8 - 12 m/min por camada (ajustável via inversor)
5	Número de Estações de Rolos	10 - 18 estações por camada (dependendo do perfil)
6	Potência do Motor Principal	4 kW + 4 kW (motores duplos para cada camada)
7	Potência da Estação Hidráulica	4 - 5,5 kW
8	Material dos Rolos	Aço forjado 45#, polido e revestido com 0,05mm de cromo duro
9	Material do Eixo	Aço 45# de alta qualidade, diâmetro 70-80mm, temperado e polido
10	Material da Lâmina de Corte	Aço molde Cr12 com tratamento de têmpera (HRC 58-62)
11	Método de Corte	Pós-corte hidráulico, pausa e corte automáticos
12	Sistema de Controle	Controle PLC com tela sensível ao toque (Mitsubishi / Delta / Siemens)
13	Tensão	380V / 50Hz / Trifásico (personalizável)
14	Dimensões da Máquina	Aprox. 7m - 10m × 1,5m - 1,8m × 1,3m - 1,6m
15	Peso da Máquina	Aprox. 4,5 - 7 Toneladas
16	Tolerância de Comprimento	±1 - 2 mm
17	Capacidade do Desenrolador	Até 3 - 5 toneladas (manual ou hidráulico)
18	Modo de Acionamento	Transmissão por corrente
19	Garantia	12-24 meses de garantia gratuita + suporte técnico vitalício
