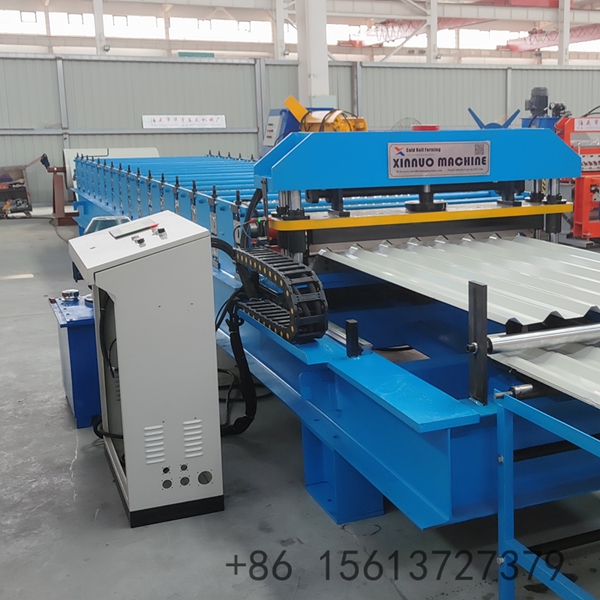

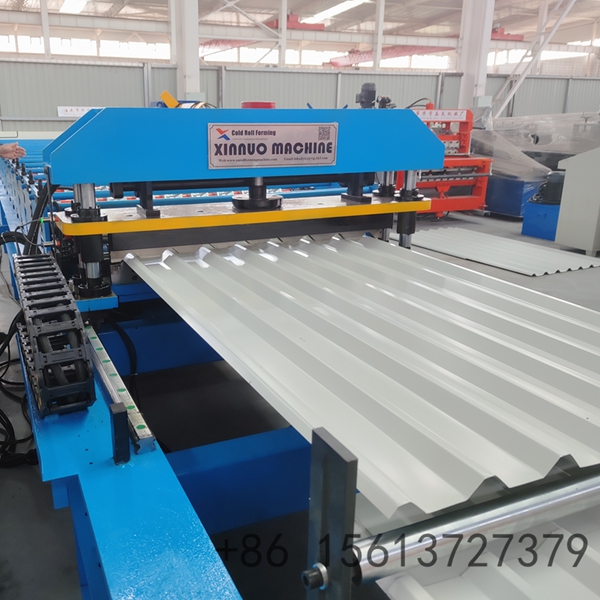

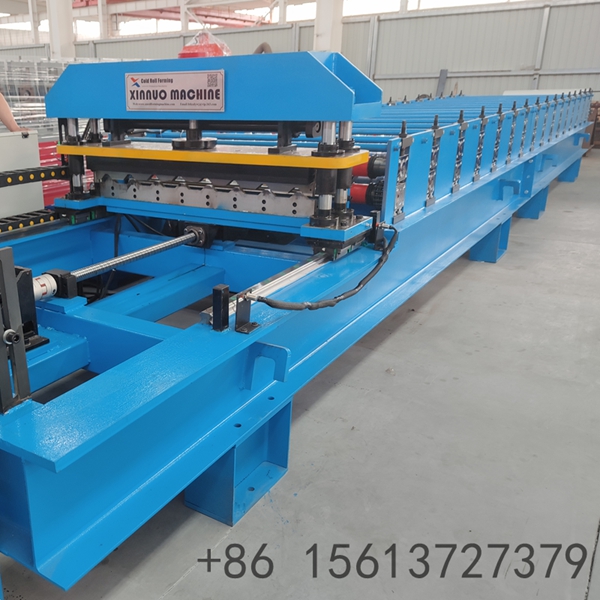

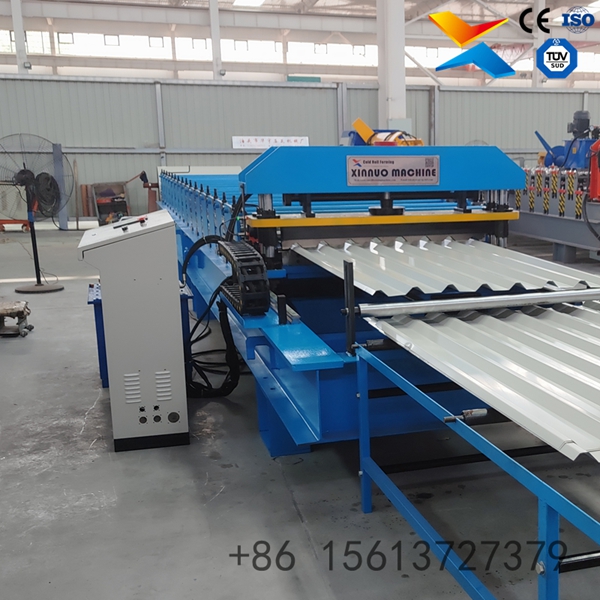

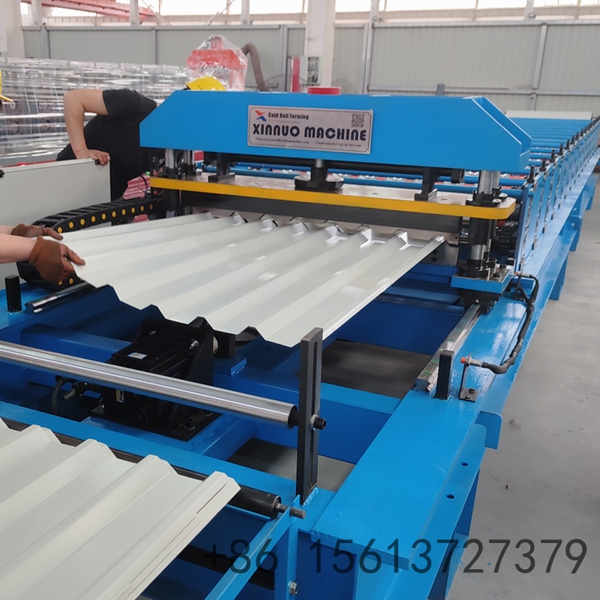

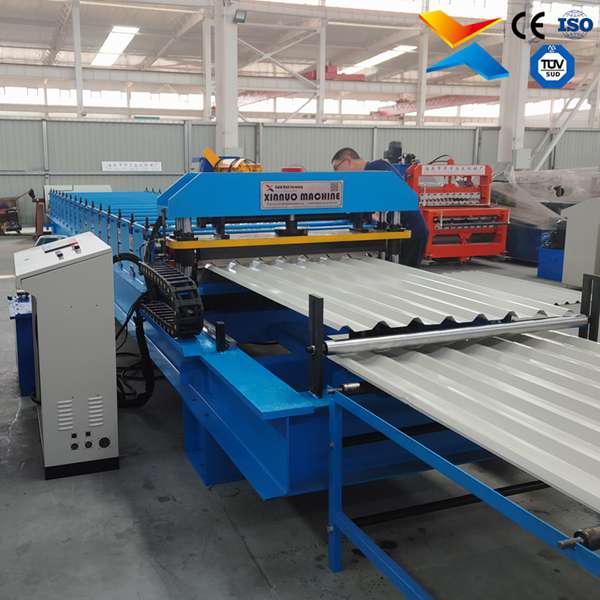

Máquina Formadora de Telhas Trapezoidais com Controle Servo
Product Attributes :
1 Estrutura principal da máquina Aço H 350
2 Peso Cerca de 5T
3 Dimensões 8,5*1,6*1,6m
4 Tensão 380V 50Hz 3 fases (alterável conforme necessidade)
5 Certificado CE/ISO
6 Personalização De acordo com os requisitos do cliente
Product Description
Product Introduction
Product Description & Parameters
A Máquina Formadora de Telhas Trapezoidais com Controle Servo representa a mais avançada tecnologia em perfilagem a frio. Ao substituir o sistema hidráulico tradicional (que exige paradas para corte) por um sistema de rastreamento servo, esta máquina alcança uma produção contínua e ininterrupta. O sistema servo controla com precisão milimétrica a alimentação, a formagem e o corte em tempo real. A lâmina de corte se move sincronizadamente com a chapa antes de retornar à posição inicial, eliminando choques mecânicos e garantindo bordas de corte perfeitamente lisas. É o equipamento definitivo para quem busca maximizar a capacidade produtiva sem abrir mão da qualidade.
A Máquina Formadora de Telhas Trapezoidais com Controle Servo representa a mais avançada tecnologia em perfilagem a frio. Ao substituir o sistema hidráulico tradicional (que exige paradas para corte) por um sistema de rastreamento servo, esta máquina alcança uma produção contínua e ininterrupta. O sistema servo controla com precisão milimétrica a alimentação, a formagem e o corte em tempo real. A lâmina de corte se move sincronizadamente com a chapa antes de retornar à posição inicial, eliminando choques mecânicos e garantindo bordas de corte perfeitamente lisas. É o equipamento definitivo para quem busca maximizar a capacidade produtiva sem abrir mão da qualidade.
| No. | Main Parameter / Feature | Details |
|---|---|---|
| 1 | Material Aplicável | Aço galvanizado revestido em cor / PPGI / Galvalume / Alumínio |
| 2 | Faixa de Espessura do Material | 0,3 - 0,8 mm |
| 3 | Resistência ao Escoamento | Até 550 MPa |
| 4 | Velocidade de Formação | 20 - 40 m/min (contínua e ajustável) |

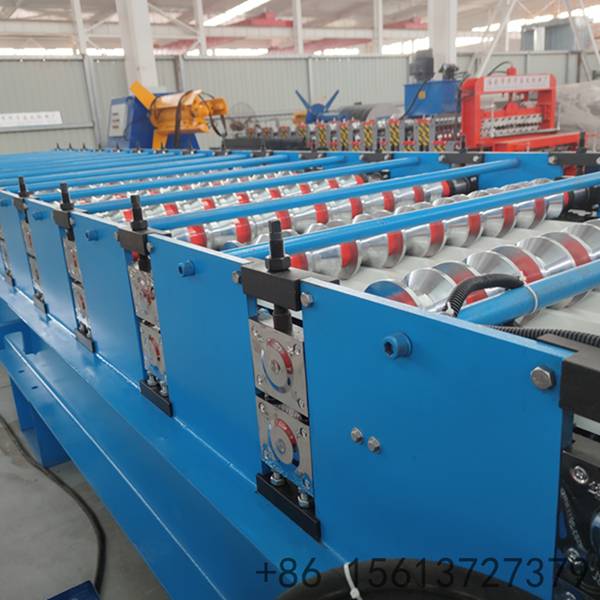

| 5 | Número de Estações de Rolos | 14 - 20 estações (dependendo do design do perfil) |
| 6 | Potência do Motor Principal | 7,5 kW - 11 kW (Acionamento Servo / AC) |

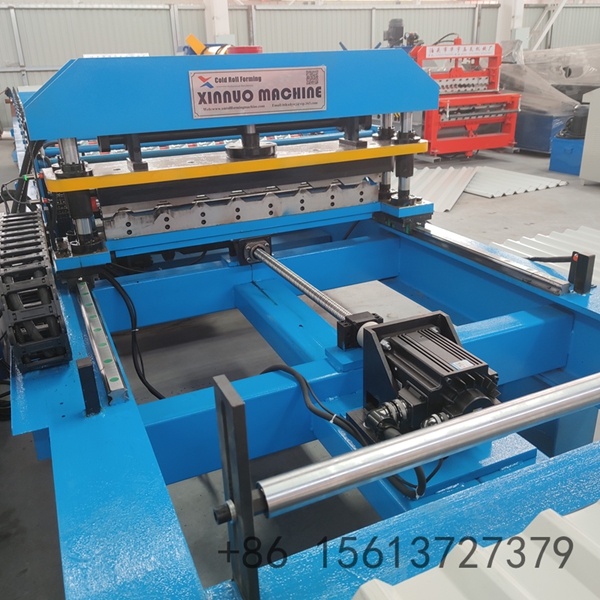

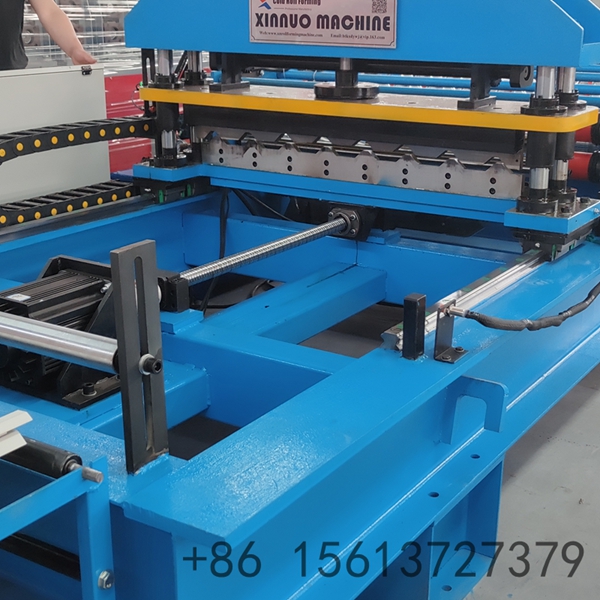

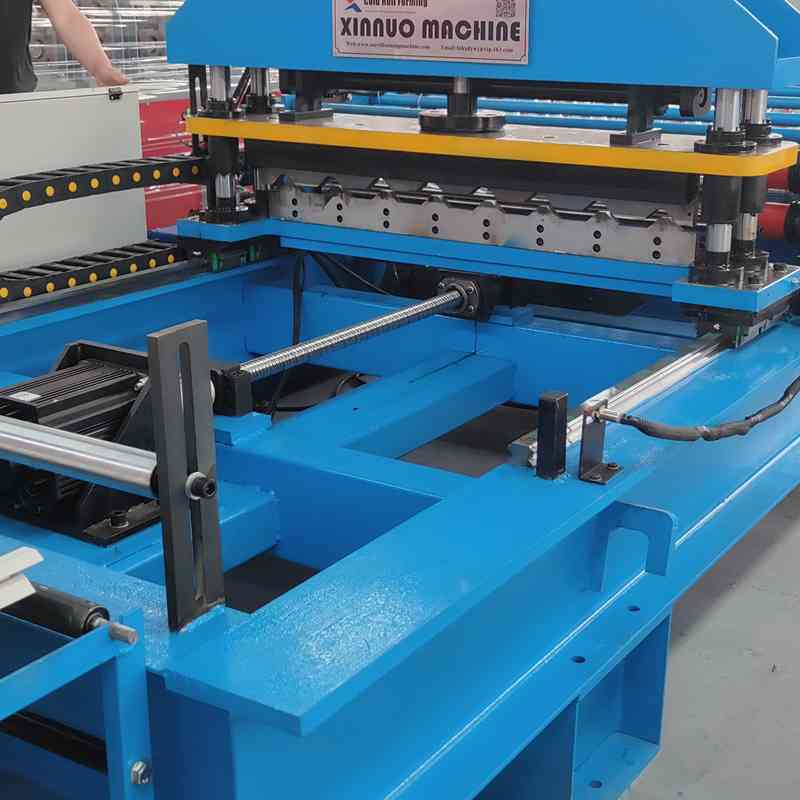

| 7 | Sistema de Corte | Corte Rastreado por Servo (Flying Shear sem paradas) |
| 8 | Material da Lâmina de Corte | Aço molde Cr12 com tratamento de têmpera (HRC 58-62) |
| 9 | Material dos Rolos | Aço forjado 45#, polido e revestido com 0,05mm de cromo duro |
| 10 | Material do Eixo | Aço 45# de alta qualidade, diâmetro 75-85mm, temperado e polido |

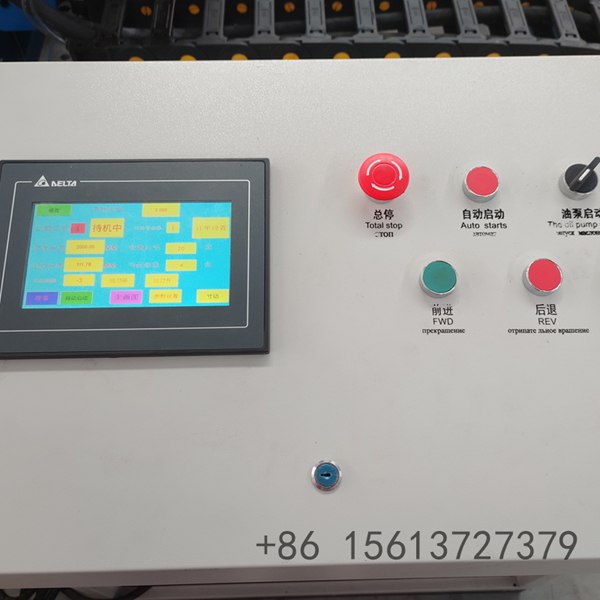

| 11 | Sistema de Controle | PLC Avançado com Tela Sensível ao Toque (Mitsubishi / Delta / Siemens) |
| 12 | Sistema Servo | Servomotores e drivers de alta precisão (Yaskawa / Panasonic / Delta) |
| 13 | Tensão de Operação | 380V / 50Hz / Trifásico (personalizável) |
| 14 | Dimensões da Máquina | Aprox. 10m - 16m × 1,6m - 2,0m × 1,5m - 1,8m |
| 15 | Peso da Máquina | Aprox. 6 - 12 Toneladas |
| 16 | Tolerância de Comprimento | ± 1 mm (garantido pelo rastreamento servo) |
| 17 | Capacidade do Desenrolador | Até 5 - 8 toneladas (hidráulico) |
| 18 | Modo de Acionamento | Acionamento por Servo / Transmissão por corrente |
| 19 | Garantia e Suporte | 12-24 meses de garantia gratuita + suporte técnico vitalício |
