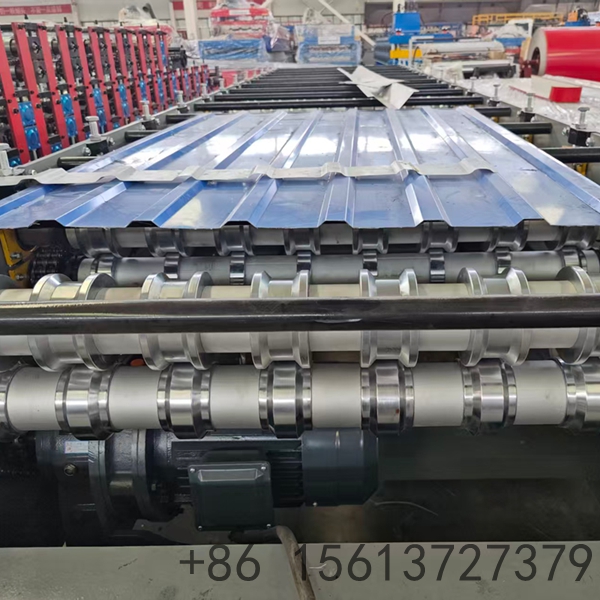

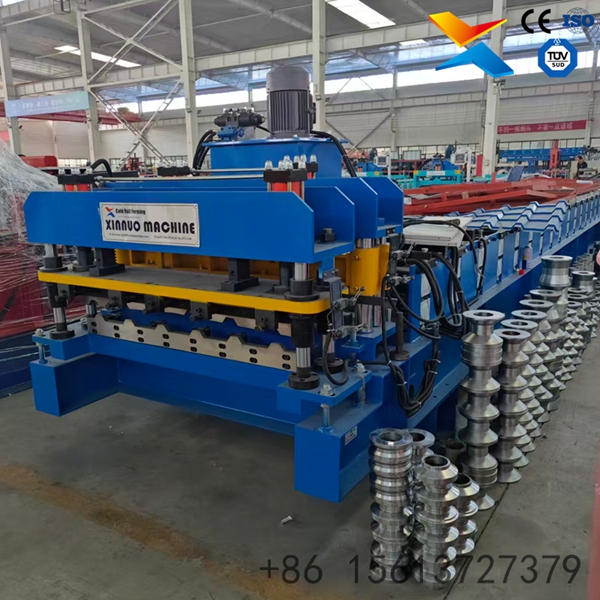

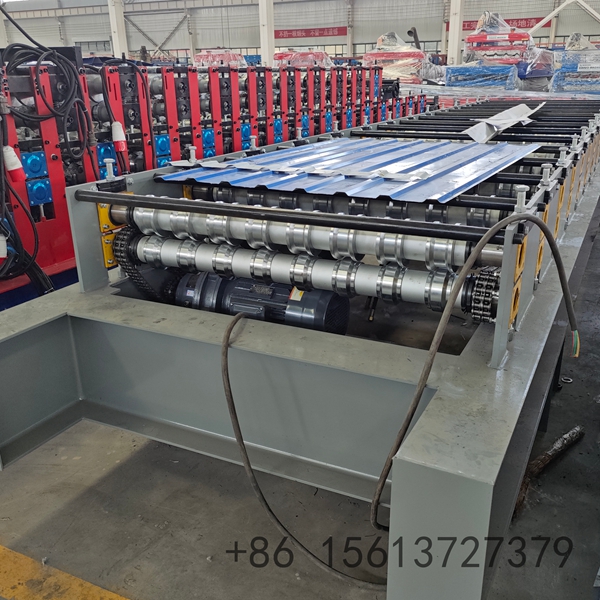

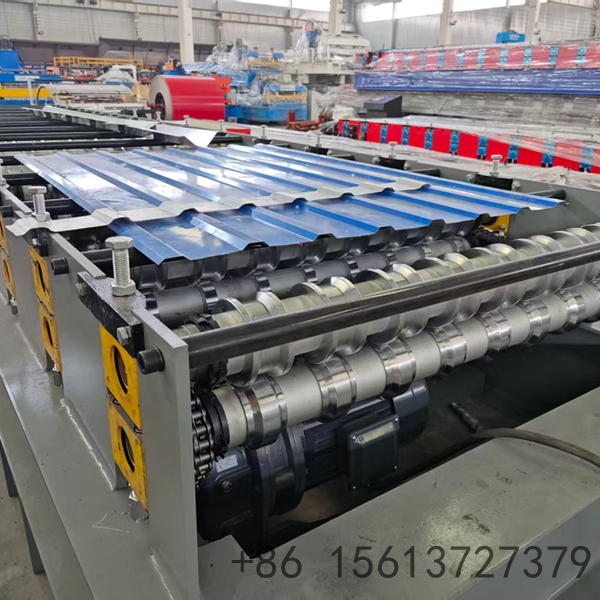

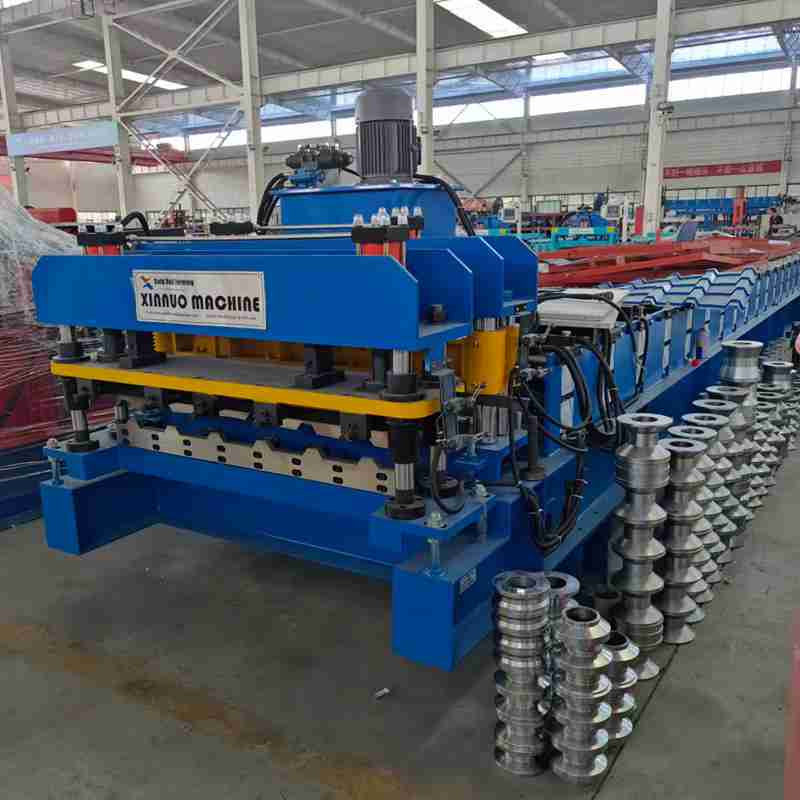

A Perfiladeira Máquina De Fabricar Telhas Trapézio é um equipamento especializado de perfilagem a frio projetado para fabricar painéis de telhado metálico de alta qualidade, amplamente utilizados em edifícios residenciais, fábricas industriais, armazéns e projetos de estruturas de aço. Os painéis trapézio produzidos por esta máquina apresentam excelente drenagem de água, alta resistência mecânica e aparência estética moderna. A máquina integra desenrolamento, guiamento, perfilagem, medição de comprimento e corte hidráulico automático em uma linha de produção contínua que requer apenas 1-2 operadores. Os rolos são fabricados em aço forjado 45# de alta qualidade com cromagem dura e tratamento térmico, garantindo longa vida útil e superfícies de painéis perfeitamente lisas.
| No. | Main Parameter / Feature | Details |
|---|---|---|
| 1 | Material Aplicável | Aço galvanizado / PPGI / Aluzinco / Alumínio |
| 2 | Faixa de Espessura do Material | 0,3 - 0,8 mm |
| 3 | Resistência ao Escoamento | 235 - 550 MPa |
| 4 | Velocidade de Formação | 8 - 15 m/min (ajustável via inversor de frequência) |
| 5 | Número de Estações de Rolos | 11 - 13 estações (dependendo do design do perfil) |
| 6 | Potência do Motor Principal | 4 - 5,5 kW |
| 7 | Potência da Estação Hidráulica | 3 - 4 kW |

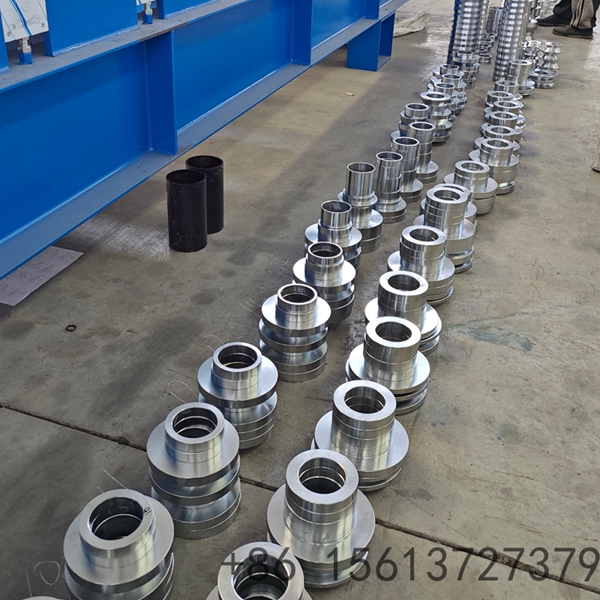

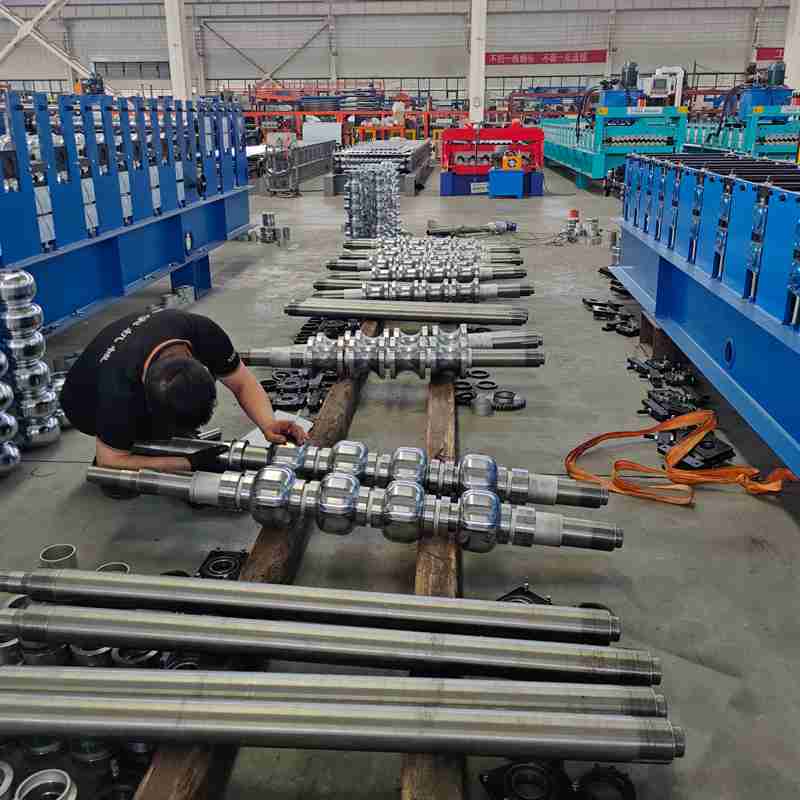

| 8 | Material dos Rolos | Aço forjado 45# com cromagem dura (0,05mm) |
| 9 | Material do Eixo | Aço 45# de alta qualidade, diâmetro 70-80mm, temperado e polido |
| 10 | Material da Lâmina de Corte | Aço molde Cr12 com tratamento de têmpera (HRC 58-62) |

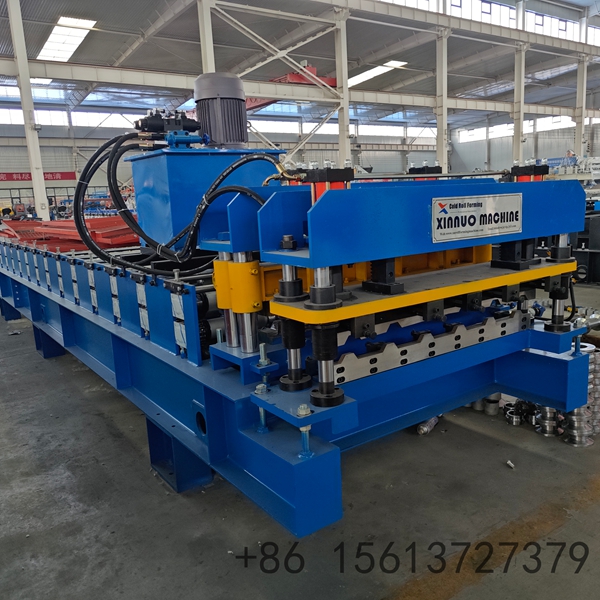

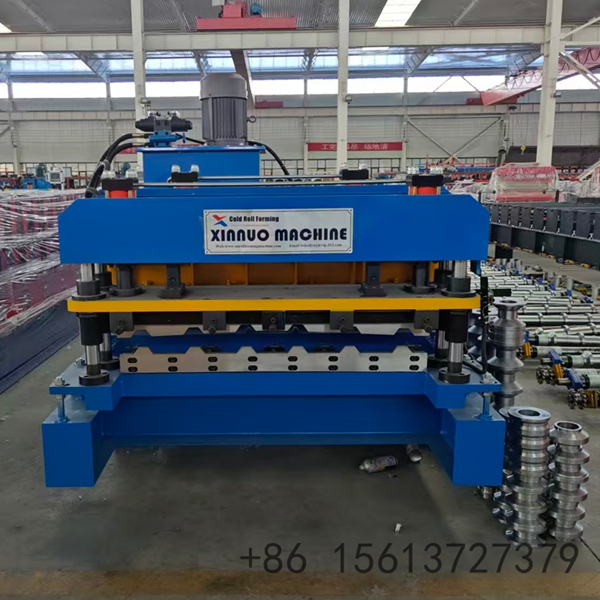

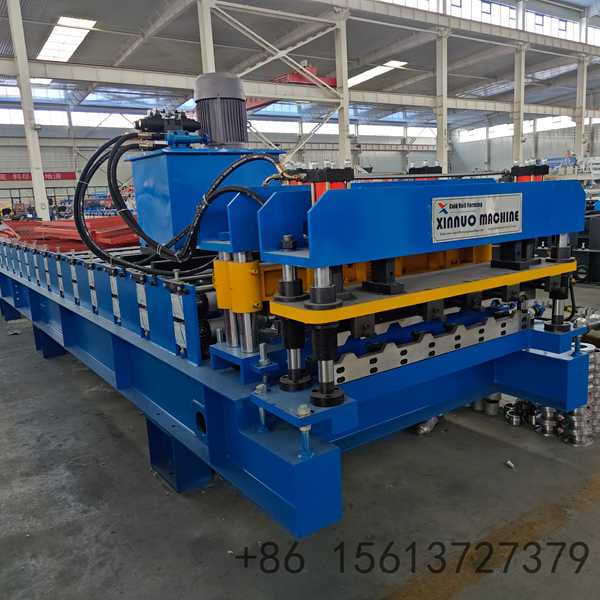

| 11 | Método de Corte | Pós-corte hidráulico, pausa e corte automáticos |
| 12 | Sistema de Controle | Controle PLC com tela sensível ao toque (Mitsubishi / Delta / Siemens) |
| 13 | Tensão de Operação | 380V / 50Hz / Trifásico (personalizável) |
| 14 | Dimensões da Máquina | Aprox. 6,5m - 7,5m × 1,3m - 1,65m × 1,1m - 1,5m |
| 15 | Peso da Máquina | Aprox. 3,5 - 5 Toneladas |
| 16 | Tolerância de Comprimento | ±1 - 2 mm |
| 17 | Capacidade do Desenrolador | Até 3 - 5 toneladas (manual ou hidráulico) |
| 18 | Modo de Acionamento | Transmissão por corrente |
| 19 | Garantia e Suporte | 1-2 anos de garantia gratuita + suporte técnico vitalício |
Vantagens Principais
Alta Precisão e Durabilidade: Os rolos são fabricados em aço forjado de alta qualidade, tratados termicamente e cromados, garantindo longa vida útil e perfis metálicos com dimensões exatas.
Operação Inteligente e Automática: Equipada com sistema PLC e inversor de frequência, permite ajuste de velocidade sem degraus, corte automático no comprimento exato e contagem digital precisa.
Versatilidade de Produção: Suporta a troca de conjuntos de rolos para produzir diferentes perfis de telhas, maximizando a variedade de produtos e atendendo a diversas demandas do mercado.
Alta Eficiência Produtiva: A produção contínua e automatizada reduz significativamente a necessidade de mão de obra e aumenta a capacidade diária de fabricação.
Design Compacto e Robusto: A estrutura da máquina é otimizada para ocupar menos espaço na fábrica, mantendo alta estabilidade durante a operação em alta velocidade.
Aplicações Típicas
Coberturas Industriais e Comerciais: Galpões, fábricas, armazéns e centros logísticos.
Construção Residencial: Telhados de casas, edículas e estruturas de madeira/aço.
Revestimento de Paredes: Fachadas de edifícios e painéis de vedação.
Estruturas Agrícolas: Coberturas para estábulos, silos e estufas.
