Product Description
Product Introduction:
Product Description & Parameters:

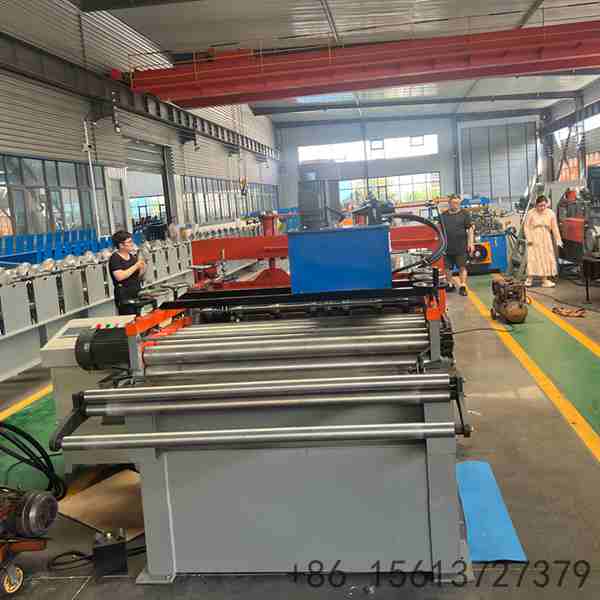

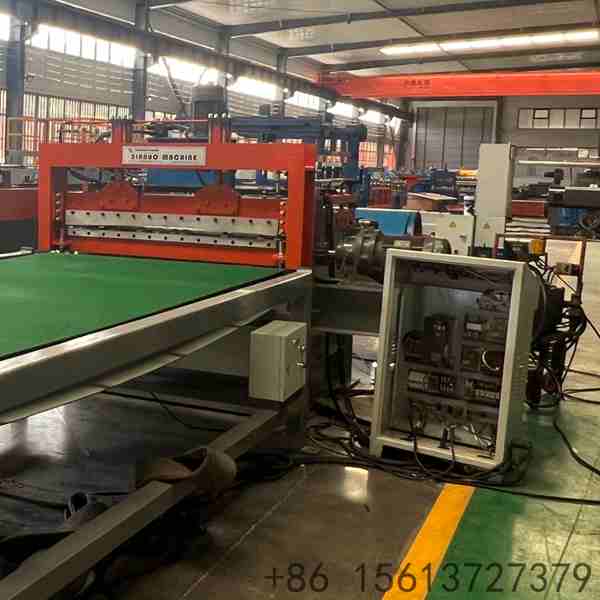

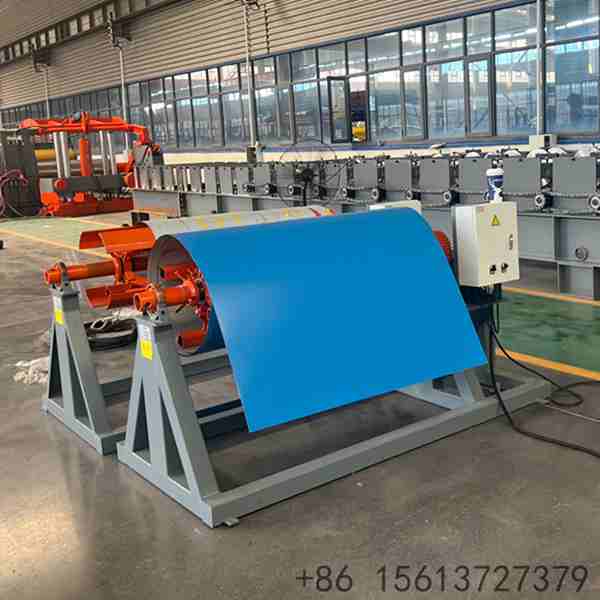

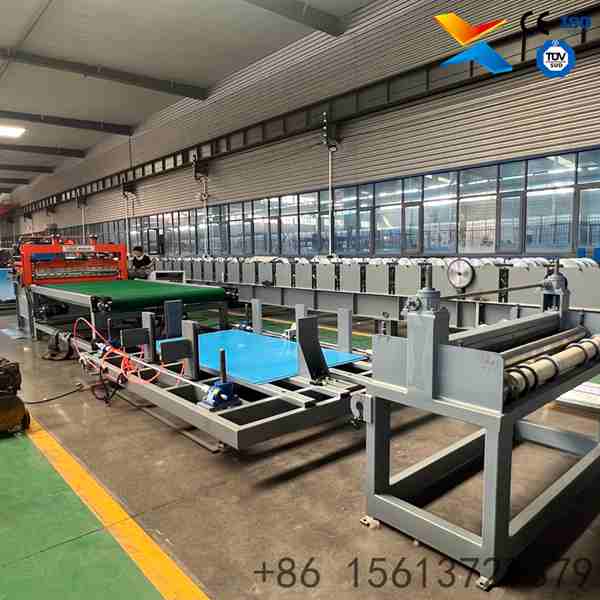

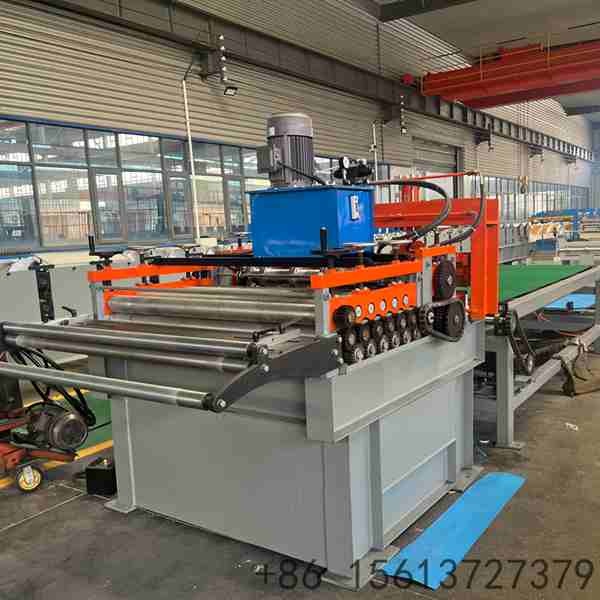

La Ligne de Déroulage, Nivelage et Cisaillement est un équipement industriel essentiel conçu pour transformer les bobines d'acier en tôles plates et coupées à longueur précise. Cette ligne complète intègre trois fonctions principales : le déroulage, le nivelage et le cisaillement, offrant une solution de traitement de bobines hautement efficace pour les fabricants de tôles, les centres de service métallurgique et les usines de fabrication. Les bobines sont d'abord chargées sur le dérouleur hydraulique, puis passent à travers la machine de nivelage où plusieurs rouleaux supérieurs et inférieurs redressent la tôle. Enfin, la tôle plate est alimentée vers le système de cisaillement hydraulique qui coupe automatiquement la tôle à la longueur prédéfinie. L'ensemble du processus est contrôlé par un système PLC avec un écran tactile convivial, nécessitant seulement 1 à 2 opérateurs.
La Ligne de Déroulage, Nivelage et Cisaillement est un équipement industriel essentiel conçu pour transformer les bobines d'acier en tôles plates et coupées à longueur précise. Cette ligne complète intègre trois fonctions principales : le déroulage, le nivelage et le cisaillement, offrant une solution de traitement de bobines hautement efficace pour les fabricants de tôles, les centres de service métallurgique et les usines de fabrication. Les bobines sont d'abord chargées sur le dérouleur hydraulique, puis passent à travers la machine de nivelage où plusieurs rouleaux supérieurs et inférieurs redressent la tôle. Enfin, la tôle plate est alimentée vers le système de cisaillement hydraulique qui coupe automatiquement la tôle à la longueur prédéfinie. L'ensemble du processus est contrôlé par un système PLC avec un écran tactile convivial, nécessitant seulement 1 à 2 opérateurs.
| No. | Main Parameter / Feature | Détails |
|---|---|---|
| 1 | Matériau Applicable | Acier galvanisé / PPGI / Acier laminé à froid / Aluzinc |
| 2 | Plage d'Épaisseur du Matériau | 0,3 - 3,0 mm (personnalisable) |
| 3 | Largeur Maximale de la Bobine | 1000 mm / 1250 mm / 1500 mm |
| 4 | Capacité du Dérouleur | Jusqu'à 5 - 10 tonnes (manuel ou hydraulique) |
| 5 | Vitesse de Traitement | 10 - 25 m/min (réglable via variateur) |
| 6 | Puissance du Moteur de Nivelage | 4 - 7,5 kW |
| 7 | Puissance de la Station Hydraulique | 4 - 5,5 kW |
| 8 | Matériau des Rouleaux de Nivelage | Acier forgé 45# avec chromage dur (0,05mm) |
| 9 | Matériau des Lames de Cisaillement | Acier moulé Cr12 avec traitement de trempe (HRC 58-62) |
| 10 | Méthode de Cisaillement | Cisaillement hydraulique automatique (post-coupe) |
| 11 | Système de Contrôle | Contrôle PLC avec écran tactile (Siemens / Mitsubishi / Delta) |
| 12 | Tension de Fonctionnement | 380V / 50Hz / Triphasé (personnalisable) |
| 13 | Dimensions de la Ligne | Env. 8m - 12m × 1,5m - 2,2m × 1,2m - 1,5m |
| 14 | Poids de la Ligne | Env. 5 - 10 Tonnes |
| 15 | Tolérance de Longueur de Coupe | ±1 - 2 mm |
| 16 | Précision de Nivelage | Planéité ≤ 1mm/m |
| 17 | Mode d'Entraînement | Transmission par chaîne et engrenages |
| 18 | Garantie et Support | 12-24 mois de garantie gratuite + support technique à vie |
