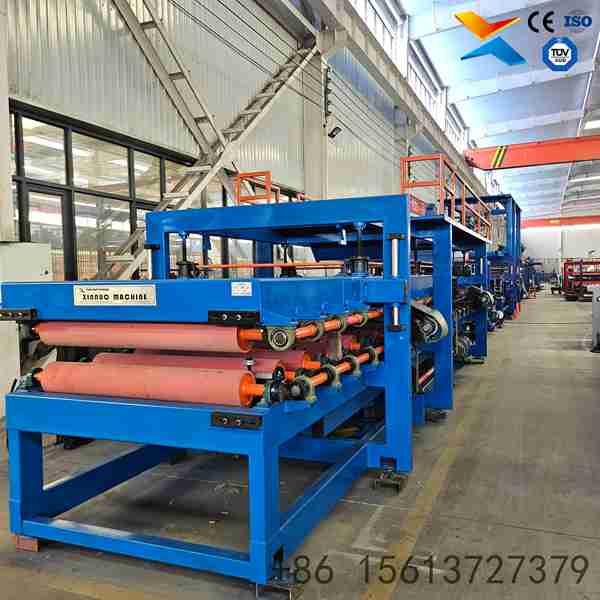

Machine Automatique pour Panneaux Sandwich Laine de Roche & EPS

Machine Automatique pour Panneaux Sandwich Laine de Roche & EPS

Product Attributes :

Nom du produit : Panneau sandwich en acier laqué

Définition : Panneau composite isolant composé de tôles d'acier prélaquées, de plaques de base et d'une âme isolante (assemblés par collage adhésif).

Applications : Industries de l'anticorrosion, réservoirs sous pression, secteur de l'énergie, pétrochimie et industrie pharmaceutique.

Avantages : Léger (10-14 kg/m²), isolation thermique performante, installation rapide et facile, design esthétique, haute résistance structurelle.

Product Description

Product Introduction:

Versatilité des Noyaux: Conçue pour produire des panneaux sandwich avec noyau en EPS (Polystyrène Expansé) ou Laine de Roche, offrant des solutions efficaces d'isolation thermique et acoustique pour divers projets de construction.

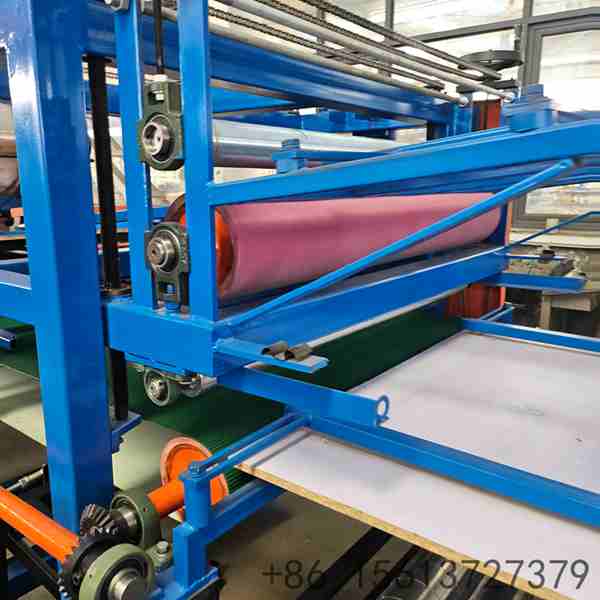

Construction Industrielle Robuste: Construite sur une base en acier renforcée avec des plaques latérales épaisses, conçue pour absorber les tensions du processus de conformation et de pressage continu, maintenant la stabilité dimensionnelle.

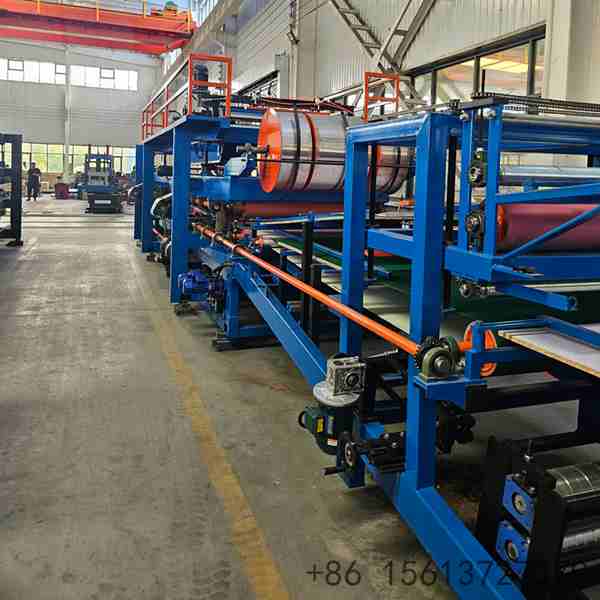

Technologie de Conformation de Précision: Utilise des rouleaux forgés en acier 45# rectifiés avec précision et chromage dur pour mouler les tôles métalliques, garantissant des emboîtements parfaits et une géométrie constante pour les panneaux.

Automatisation Intelligente PLC: Alimentée par un PLC avancé avec écran tactile, permettant aux opérateurs de programmer facilement les longueurs, les quantités de lots et de surveiller les diagnostics en temps réel.

Coupe Hydraulique Synchronisée: Possède un système de coupe hydraulique avec des lames en acier moulé Cr12 (HRC 58-62) qui suit la vitesse de la ligne pour exécuter des coupes exactes avec une tolérance stricte de ±1-2mm et des bords propres.

Product Description & Parameters:

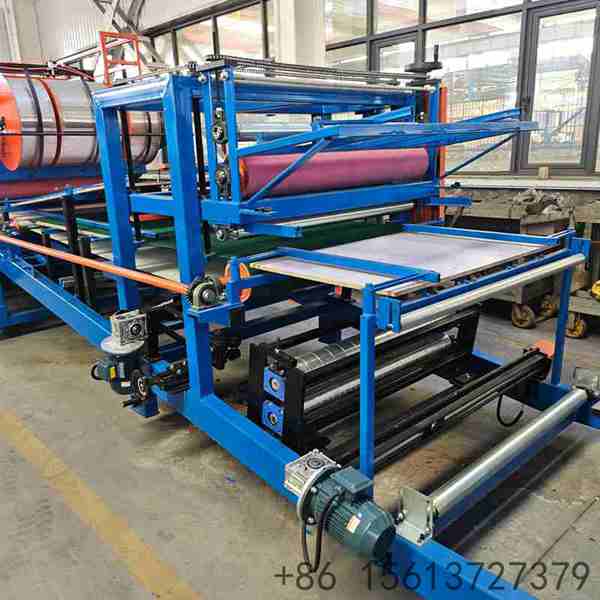

La Machine Automatique pour Panneaux Sandwich Laine de Roche & EPS est une solution de production hautement spécialisée et efficace, conçue pour les fabricants de matériaux de construction modulaire et industrialisée. Les panneaux sandwich sont des composants fondamentaux dans la construction moderne, largement utilisés pour les murs et les toitures d'entrepôts, de chambres froides et de bâtiments commerciaux en raison de leur légèreté, de leur isolation thermique et de leur rapidité d'installation. Cet équipement transforme des bobines d'acier coloré, galvanisé ou aluzinc en panneaux finis grâce à un processus hautement synchronisé de déroulage, de conformation, de collage/pressage avec le noyau isolant et de coupe automatisée.

L'avantage principal de cette machine réside dans sa précision structurelle et sa flexibilité opérationnelle. La base renforcée évite la flexion sous charge, tandis que les rouleaux rectifiés avec précision garantissent que chaque panneau maintient une géométrie constante, essentielle pour l'emboîtement parfait entre les plaques. Le système de contrôle intelligent PLC simplifie les opérations, permettant une configuration rapide et une production de lots précise. Pendant ce temps, la station de coupe hydraulique synchronisée suit la vitesse de la ligne en temps réel pour exécuter des coupes exactes, minimisant le gaspillage de matériau et garantissant que chaque panneau soit prêt pour un montage immédiat. Cette machine est le choix fiable pour les fournisseurs qui exigent une qualité structurelle et une efficacité opérationnelle.

No.	Main Parameter / Feature	Details
1	Matériau Applicable	Acier coloré / Acier galvanisé / Bobine d'Aluzinc
2	Gamme d'Épaisseur du Matériau	0,3 - 0,8 mm
3	Résistance à la Traction du Matériau	235 - 450 MPa
4	Gamme de Largeur de Bobine	1000 / 1200 / 1250 mm (personnalisable)
5	Type de Profil	Panneau Sandwich (Mur et Toiture)
6	Matériau du Noyau	EPS (Polystyrène Expansé) ou Laine de Roche
7	Épaisseur du Panneau	EPS: 40-300mm / Laine de Roche: 40-150mm
8	Vitesse de Conformation	0 - 5 m/min (réglable via convertisseur de fréquence)
9	Nombre de Stations de Rouleaux	14 rangées
10	Puissance du Moteur Principal	5,5 kW
11	Puissance de la Station Hydraulique	4 kW
12	Puissance Totale de la Ligne	Approx. 32,0 kW
13	Matériau des Rouleaux	Acier forgé 45# avec chromage dur
14	Matériau de l'Axe	Acier 45#, diamètre 70mm
15	Matériau de la Lame de Coupe	Acier moulé Cr12
16	Méthode de Coupe	Coupe hydraulique post-conformation, pause et coupe automatiques
17	Système de Contrôle	PLC avec écran tactile
18	Tension	380V / 50Hz / 3 Phases (personnalisable)
19	Dimensions de la Machine	Approx. 45m × 3m × 2,8m
20	Poids de la Machine	Approx. 20 Tonnes
21	Garantie	24 mois de garantie gratuite + support technique à vie
