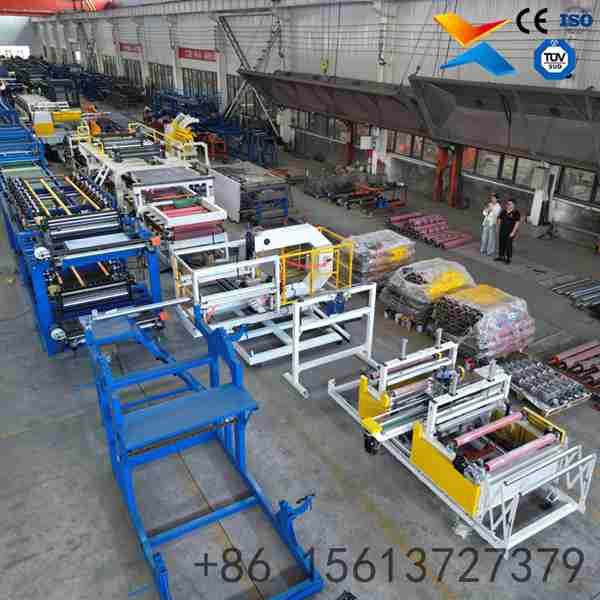

Linha automatica e continua para producao de painel composto com nucleo de rock wool e EPS. Ideal para fabricantes de construcao prefabricada no Brasil. Equipamento integrado com sistema de desenrolamento de bobina, aplicacao de cola, conformacao de perfil e corte hidraulico automatico. Produz paineis de parede e telhado com excelente isolamento termico, acustico e resistencia ao fogo. Estrutura robusta para alta produtividade e longa vida util. Perfeito para galpoes industriais, camaras frias e construcoes modulares.
Painel com Núcleo de EPS: Painel isotérmico formado por duas chapas de aço com EPS no meio.
Largura Útil de 1050 mm: Cinco nervuras e junta de sobreposição, a partir de bobina de 1200 mm.

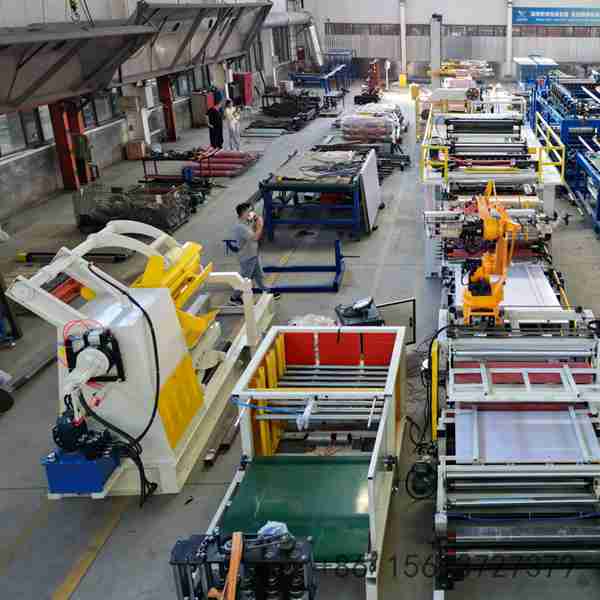

Duas Chapas ao Mesmo Tempo: Conjunto superior e conjunto inferior formam as duas chapas em paralelo.
Estrutura Robusta: Estrutura 350H com chapa central de 18 mm e eixos de 70 mm.
Colagem Controlada: Cilindros aplicadores de cola e bombas de cola duplas para uma colagem uniforme.
Corte Duplo: Guilhotina de medida fixa, com corte separado para EPS e lã de rocha.
Medida Definida no Painel: Comprimento do painel e lote são definidos no painel de controle.
| Componente | Especificação |
|---|---|
| Tipo de máquina | Linha de produção de painel sanduíche com núcleo de EPS |
| Perfil | Painel isotérmico de 1050 mm com 5 nervuras, junta de sobreposição |
| Largura útil | 1050 mm |
| Largura da bobina | 1200 mm |
| Passo das nervuras | 262,5 mm |
| Estações de conformação | 14 (conjunto superior e conjunto inferior) |
| Chapa central | 18 mm |
| Estrutura | 350H |
| Eixos | 70 mm |
| Motorização | 4 x 3 kW |
| Transmissão | Corrente de 6 pontos em fila dupla |
| Espessura da chapa superior | 0,3 a 0,8 mm |
| Espessura da chapa inferior | 0,3 a 0,6 mm |
| Núcleo | EPS (poliestireno expandido) |
| Sistema de colagem | Cilindros aplicadores de cola e bombas de cola duplas |
| Corte | Guilhotina de medida fixa, com corte duplo |
| Controlo | CLP programado pela própria fábrica |
| Comprimento da linha | Cerca de 40 a 45 m |
| Área necessária | Cerca de 50 x 12 x 5 m |
| Alimentação elétrica | 380 V trifásico, cerca de 15 a 22 kW |
| Velocidade de produção | Sob medida |
| Cor da máquina | Sob medida |
Núcleo de EPS: O núcleo de EPS usa o cilindro aplicador de cola padrão, com custo de operação controlado.
Outras Opções de Núcleo: A mesma estrutura recebe também lã de rocha ou espuma de PU como opcional.

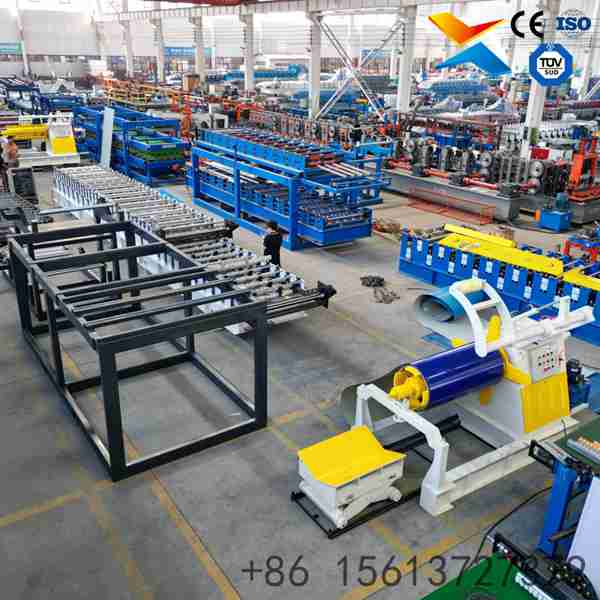

Formação em Paralelo: Duas desbobinadeiras alimentam as chapas superior e inferior ao mesmo tempo.
Estrutura 350H: Estrutura com chapa central de 18 mm e eixos de 70 mm para produção contínua.
Colagem Uniforme: Cilindros aplicadores de cola com bombas duplas mantêm a colagem constante na largura toda.
Corte Duplo: O EPS e a lã de rocha são cortados em separado, o que economiza lâminas.
Medida no Painel: O comprimento do painel e o lote são definidos no painel de controle.
