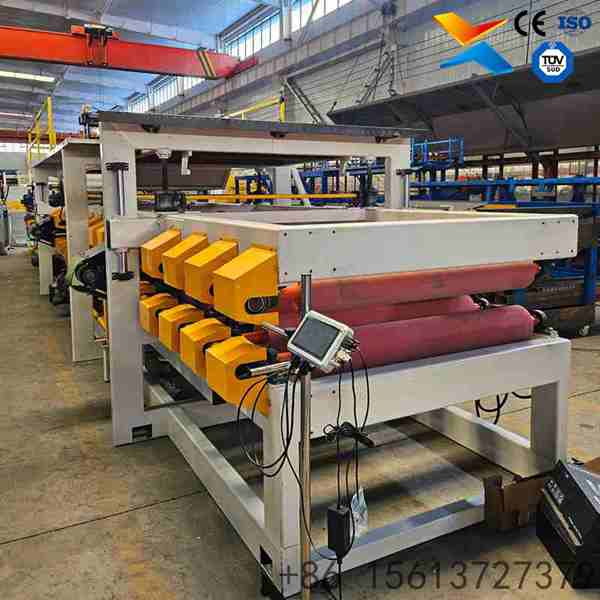

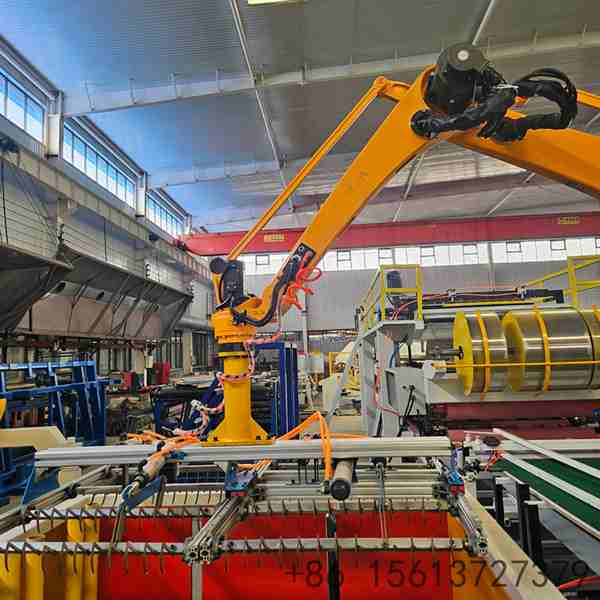

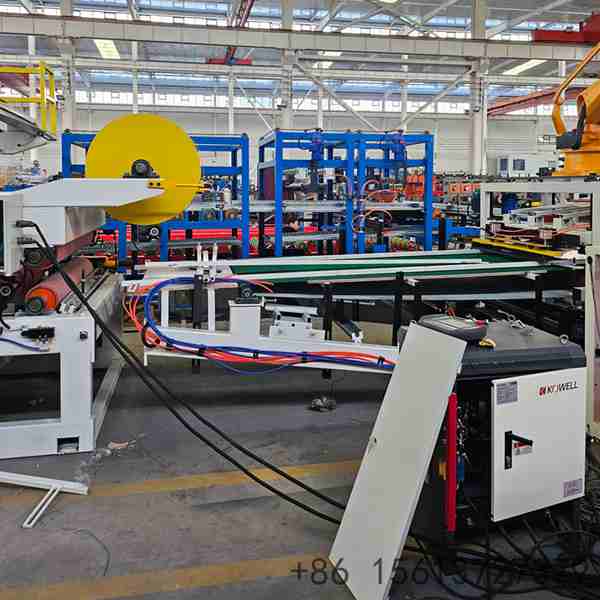

Linha automatica e continua para producao de painel composto com nucleo de EPS. Ideal para fabricantes de construcao prefabricada no Brasil. Equipamento integrado com sistema de desenrolamento de bobina, aplicacao de cola, conformacao de perfil e corte hidraulico automatico. Produz paineis de parede e telhado com excelente isolamento termico, acustico e resistencia ao fogo. Estrutura robusta para alta produtividade e longa vida util. Perfeito para galpoes industriais, camaras frias e construcoes modulares.
Painel com Núcleo de EPS: Painel isotérmico formado por duas chapas de aço com EPS no meio.
Junta Autotravante: As chapas se encaixam uma na outra ao longo da borda do painel.
Largura Útil de 970 mm: A partir de bobina de 1250 mm.
Duas Chapas ao Mesmo Tempo: Conjunto superior e conjunto inferior formam as duas chapas em paralelo.
Colagem Controlada: Cilindros aplicadores de cola para o núcleo de EPS.
Corte Duplo: Guilhotina de medida fixa, com corte separado para EPS e lã de rocha.
Medida Definida no Painel: Comprimento do painel e lote são definidos no painel de controle.
| Componente | Especificação |
|---|---|
| Tipo de máquina | Linha de painel isotérmico com núcleo de EPS |
| Perfil | Painel isotérmico de 970 mm com junta autotravante |
| Largura útil | 970 mm |
| Largura da bobina | 1250 mm |
| Estações de conformação | 14 (conjunto superior e conjunto inferior) |
| Chapa central | 14 mm |
| Estrutura | 300H |
| Eixos | 70 mm |
| Motorização | 3 kW |
| Transmissão | Corrente de 6 pontos em fila simples |
| Espessura da chapa superior | 0,3 a 0,8 mm |
| Espessura da chapa inferior | 0,3 a 0,6 mm |
| Núcleo | EPS (poliestireno expandido) |
| Sistema de colagem | Cilindros aplicadores de cola |
| Corte | Guilhotina de medida fixa, com corte duplo |
| Controlo | CLP programado pela própria fábrica |
| Comprimento da linha | Cerca de 40 a 45 m |
| Área necessária | Cerca de 50 x 12 x 5 m |
| Alimentação elétrica | 380 V trifásico, cerca de 15 a 22 kW |
| Velocidade de produção | Sob medida |
| Cor da máquina | Sob medida |
Junta Autotravante: As chapas do painel se encaixam uma na outra ao longo da borda.

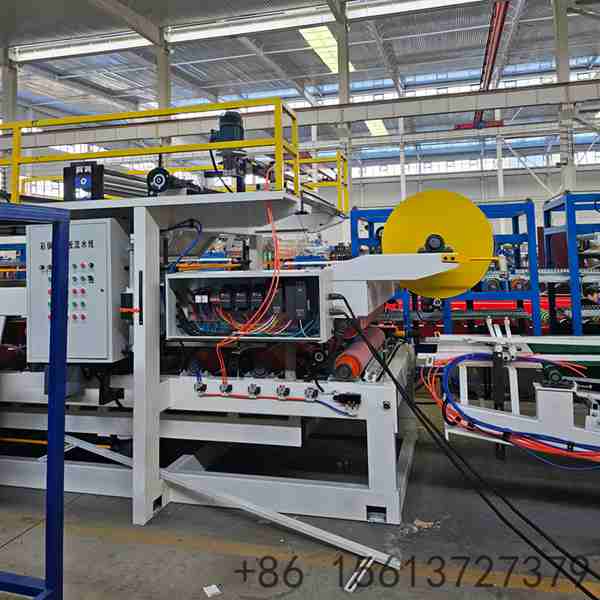

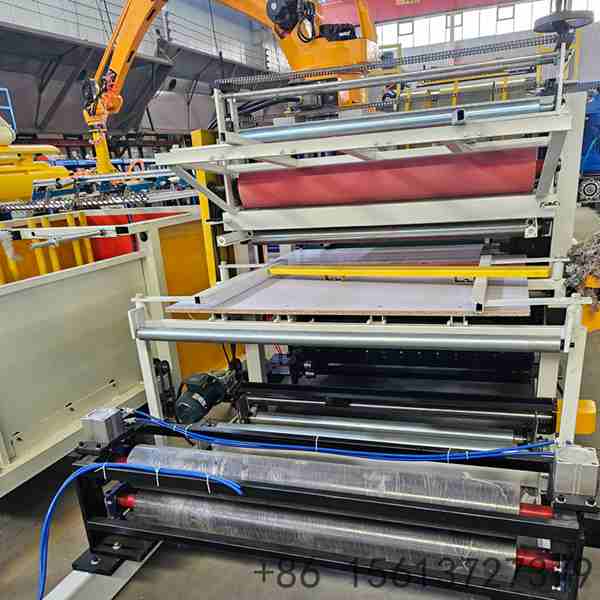

Núcleo de EPS: O núcleo de EPS usa o cilindro aplicador de cola padrão.
Outras Opções de Núcleo: A mesma estrutura recebe também lã de rocha como opção.
Formação em Paralelo: Duas desbobinadeiras alimentam as chapas superior e inferior ao mesmo tempo.

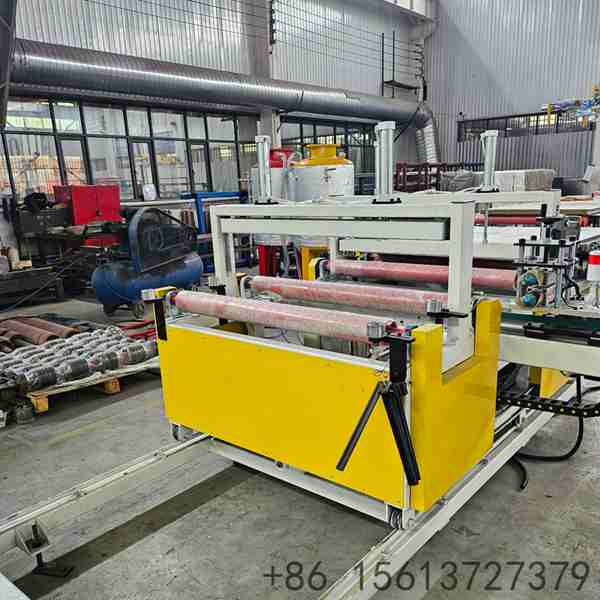

Estrutura 300H: Estrutura com chapa central de 14 mm e eixos de 70 mm.
Corte Duplo: O EPS e a lã de rocha são cortados em separado, o que poupa lâminas.

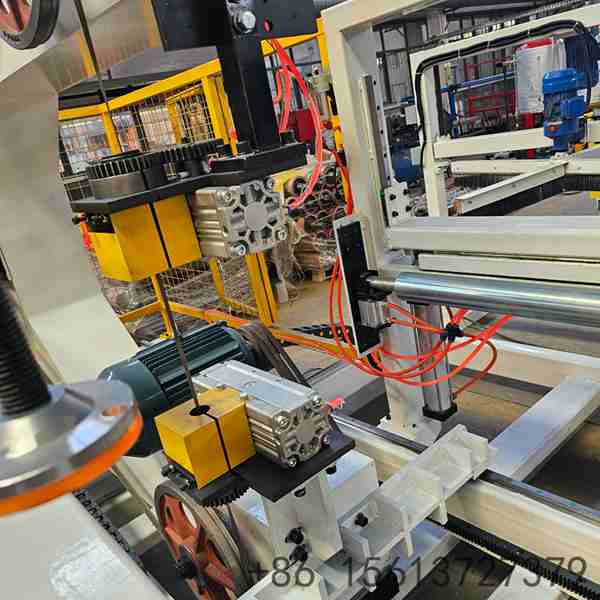

Medida no Painel: O comprimento do painel e o lote são definidos no painel de controle.
