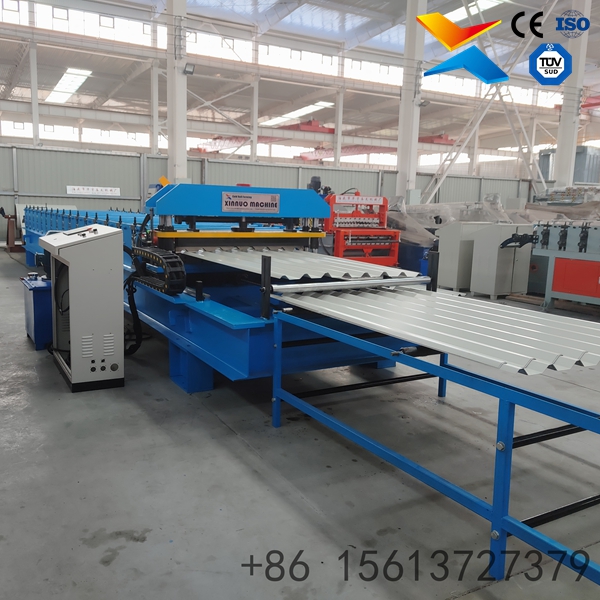

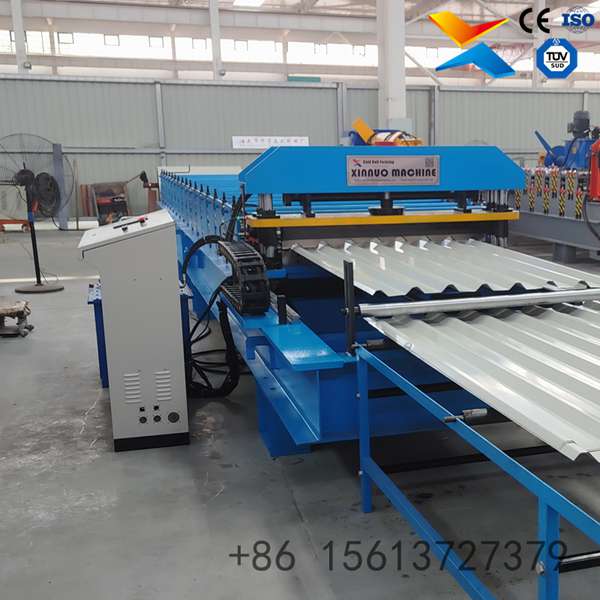

Perfiladeira Telhado Trapezoidal Servo Rápida

Perfiladeira Telhado Trapezoidal Servo Rápida

Product Attributes :

1 Estrutura principal da máquina Aço H 350

2 Peso Cerca de 5T

3 Dimensões 8,5*1,6*1,6m

4 Tensão 380V 50Hz 3 fases (alterável conforme necessidade)

5 Certificado CE/ISO

6 Personalização De acordo com os requisitos do cliente

Product Description

Product Introduction

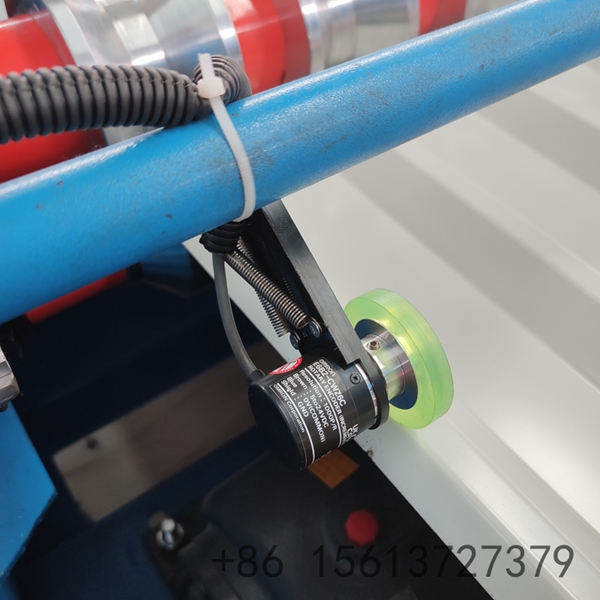

Tecnologia Servo de Alta Velocidade: Utiliza servomotores e codificadores rotativos de última geração para garantir um controle de alimentação e corte ultra preciso, aumentando drasticamente a velocidade de produção.

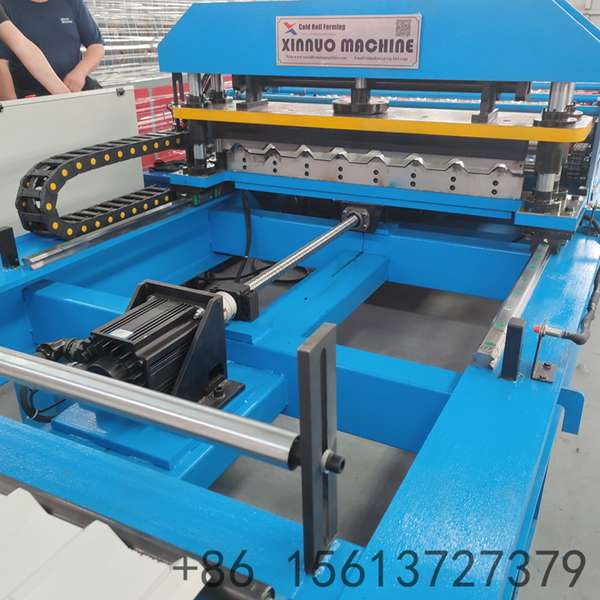

Corte Contínuo sem Paradas (Flying Shear): O sistema de corte servo acompanha a velocidade da chapa em movimento, eliminando o tempo de parada mecânica e maximizando a eficiência da linha de produção.
Controle de Tensão Inteligente: O acionamento servo proporciona um gerenciamento de tensão perfeito durante o desenrolamento e a formagem, evitando estiramento, arranhões ou deformações na chapa colorida.
Alta Produtividade e Precisão: Projetada para operação contínua em alta velocidade (20-40 m/min), esta máquina mantém tolerância de comprimento rigorosa (±1mm), ideal para grandes demandas industriais.
Construção Robusta e Durável: Fabricada com eixos e rolos de aço forjado 45# tratados termicamente e cromados, a máquina suporta as forças dinâmicas da alta velocidade mantendo a estabilidade a longo prazo.

Product Description & Parameters

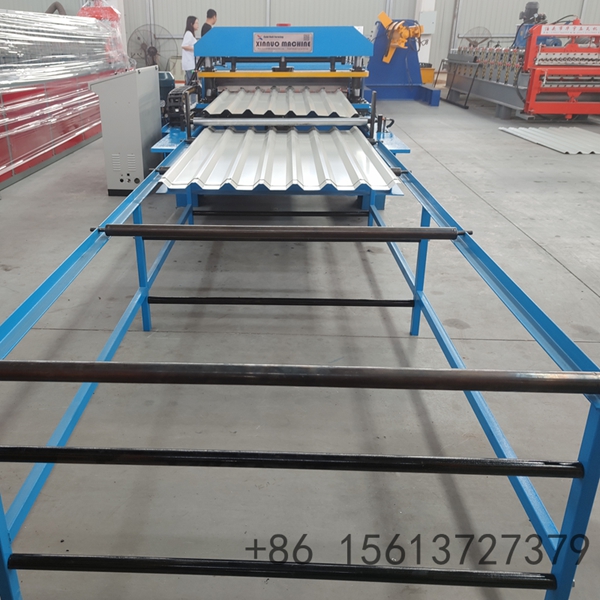

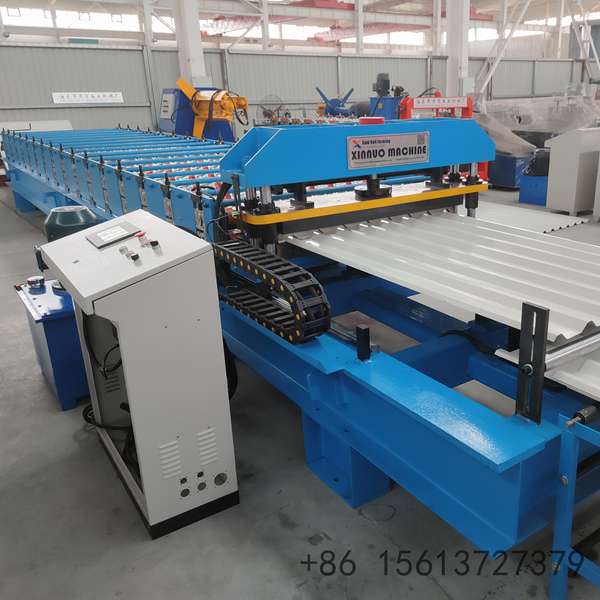

A Perfiladeira Telhado Trapezoidal Servo Rápida representa o estado da arte em tecnologia de perfilagem a frio. Ao substituir o sistema hidráulico tradicional (que exige paradas para corte) por um sistema de rastreamento servo, esta máquina alcança uma produção contínua e ininterrupta. O sistema servo controla com precisão milimétrica a alimentação, a formagem e o corte em tempo real. A lâmina de corte se move sincronizadamente com a chapa antes de retornar à posição inicial, eliminando choques mecânicos, reduzindo o desgaste da máquina e garantindo bordas de corte perfeitamente lisas. É o equipamento definitivo para fabricantes que buscam maximizar a capacidade produtiva sem abrir mão da qualidade e da precisão dimensional.

No.	Main Parameter / Feature	Details
1	Material Aplicável	Aço galvanizado revestido em cor / PPGI / Galvalume / Alumínio
2	Faixa de Espessura do Material	0,3 - 0,8 mm
3	Resistência ao Escoamento	Até 550 MPa
4	Velocidade de Formação	20 - 40 m/min (contínua e ajustável)
5	Número de Estações de Rolos	14 - 20 estações (dependendo do design do perfil)
6	Potência do Motor Principal	7,5 kW - 11 kW (Acionamento Servo / AC)
7	Sistema de Corte	Corte Rastreado por Servo (Flying Shear sem paradas)
8	Material da Lâmina de Corte	Aço molde Cr12 com tratamento de têmpera (HRC 58-62)

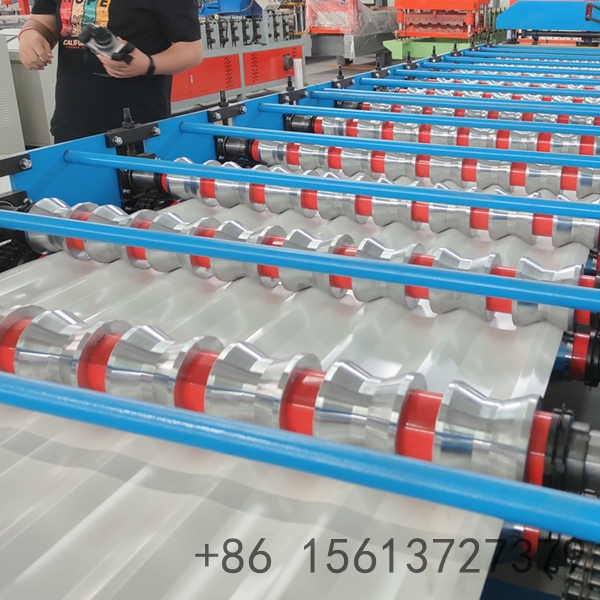

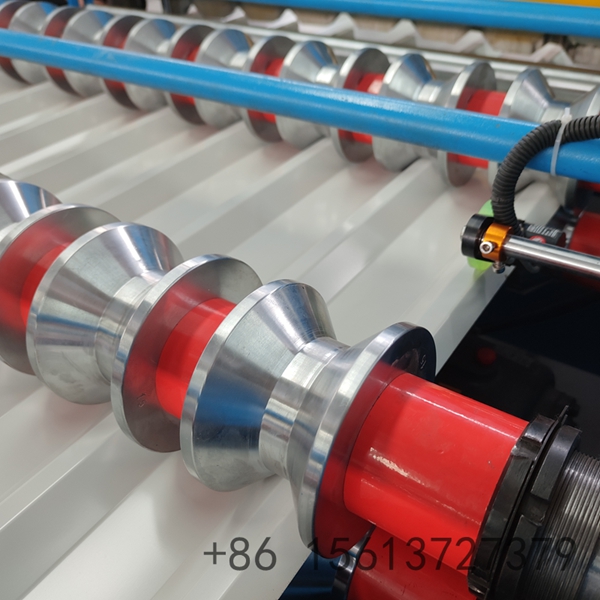

9	Material dos Rolos	Aço forjado 45#, polido e revestido com 0,05mm de cromo duro
10	Material do Eixo	Aço 45# de alta qualidade, diâmetro 75-85mm, temperado e polido

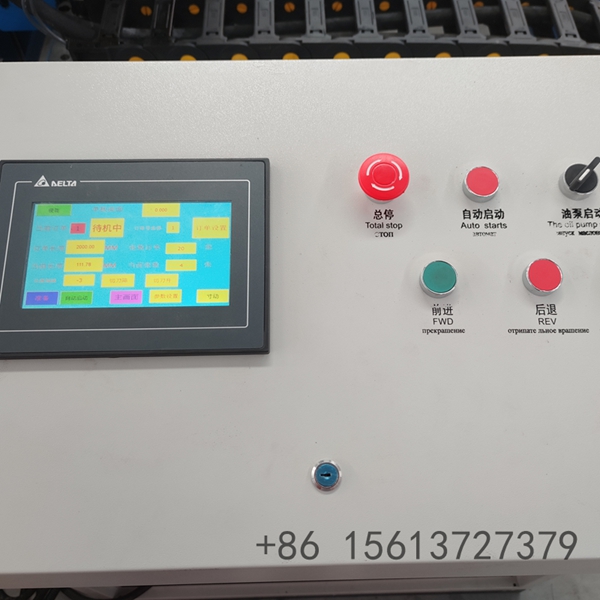

11	Sistema de Controle	PLC Avançado com Tela Sensível ao Toque (Mitsubishi / Delta / Siemens)
12	Sistema Servo	Servomotores e drivers de alta precisão (Yaskawa / Panasonic / Delta)
13	Tensão de Operação	380V / 50Hz / Trifásico (personalizável)
14	Dimensões da Máquina	Aprox. 10m - 16m × 1,6m - 2,0m × 1,5m - 1,8m
15	Peso da Máquina	Aprox. 6 - 12 Toneladas
16	Tolerância de Comprimento	± 1 mm (garantido pelo rastreamento servo)

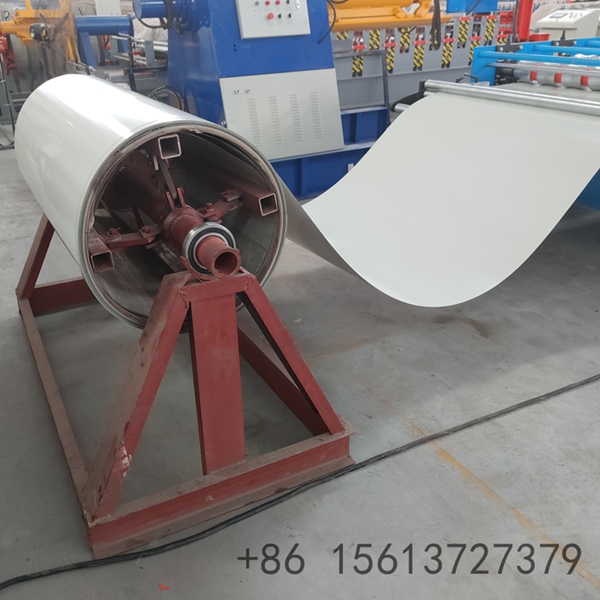

17	Capacidade do Desenrolador	Até 5 - 8 toneladas (hidráulico)
18	Modo de Acionamento	Acionamento por Servo / Transmissão por corrente
19	Garantia e Suporte	12-24 meses de garantia gratuita + suporte técnico vitalício
