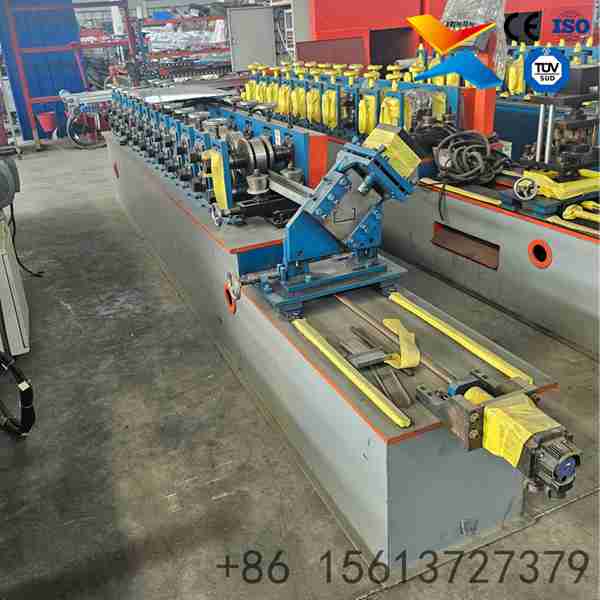

Machine de Formage de Montants en C Structurels
- Tension : 380 V / 50 Hz (personnalisable pour 220 V / 60 Hz)
- Dimensions de la machine : Longueur : 7 m ; Largeur : 1 m ; Hauteur : 1 m (varie selon le modèle)
- Poids : 3000 à 5000 kg (selon la configuration)
- Matière première : Bobine d'acier galvanisé
- Modèle : C
- Garantie : 2 ans pour les machines
- WhatsApp : +86 156 1372 7379

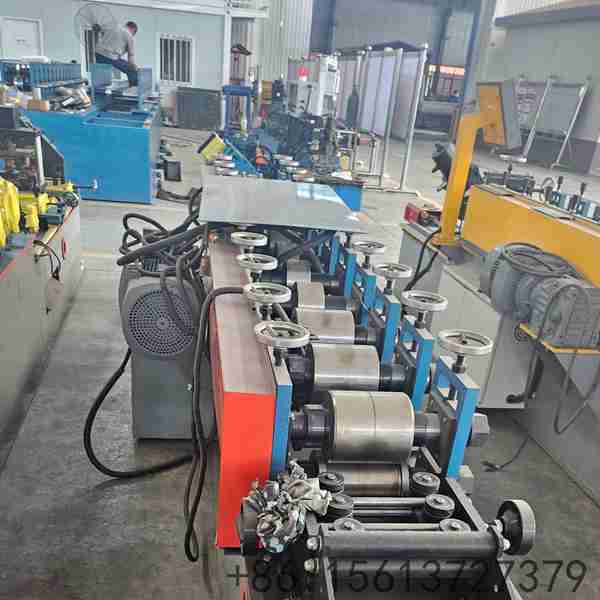

Conception Industrielle Lourde : Le châssis principal est soudé avec des poutres en H de haute résistance et des plaques latérales de 20mm. Cette structure massive est essentielle pour absorber les vibrations lors du formage de tôles épaisses.
Changement de Format Instantané : Grâce aux servomoteurs, la machine ajuste automatiquement la largeur et la hauteur des rouleaux. Passez du C100 au C300 en 1 minute sans aucun outil manuel.

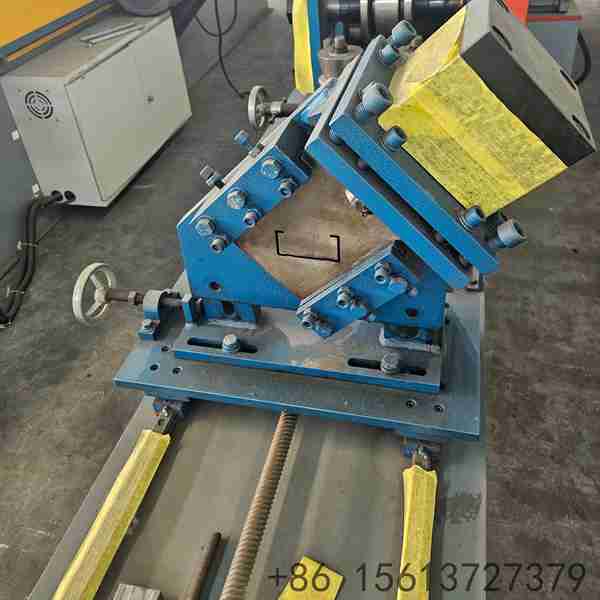

Tolérance de ±1mm Garantie : L'encodeur de haute résolution mesure la longueur en temps réel. Le servomoteur ajuste la position de la tête de coupe au millimètre près, même à pleine vitesse.
Idéal pour les Grands Volumes : Conçue pour fabriquer des milliers de mètres de montants avec les mêmes dimensions, garantissant une uniformité absolue pour les projets de charpente métallique.

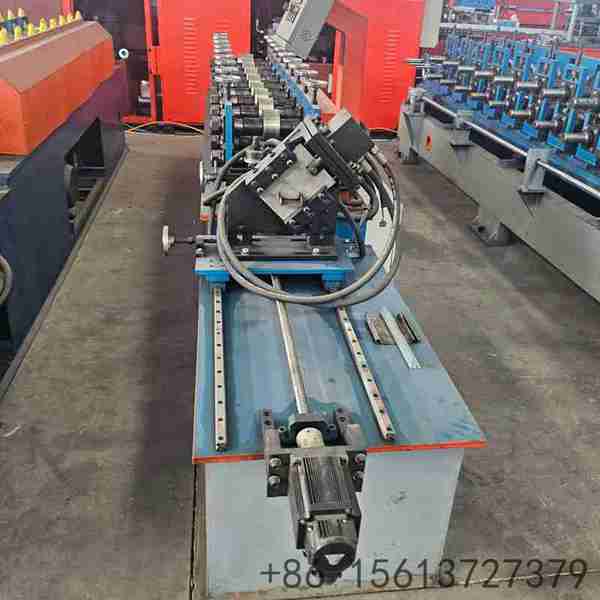

La Machine de Formage de Montants en C Structurels est développée pour les clients qui exigent une durabilité extrême et une précision industrielle. Le grand défi des machines avec coupe volante est la vibration générée par le mouvement rapide de la tête de coupe ; pour résoudre cela, nous utilisons une structure super robuste en poutres en H.
| No. | Paramètre Principal / Fonctionnalité | Détails |
|---|---|---|
| 1 | Matériau Applicable | Bobine d'Acier Galvanisé / Acier Carbone |
| 2 | Plage d'Épaisseur | 1,5 - 3,0 mm (Haute Capacité) |
| 3 | Plage de Profilés | C80 - C300 / Z80 - Z300 |
| 4 | Vitesse de Formage | 15 - 20 m/min (Continue) |
| 5 | Stations de Formage | 16 à 18 rangées |
| 6 | Puissance du Moteur Principal | 15 - 22 kW |
| 7 | Puissance Hydraulique | 5,5 kW (Haute Pression) |
| 8 | Matériau des Lames | Acier Cr12Mov (Trempe HRC 58-62) |

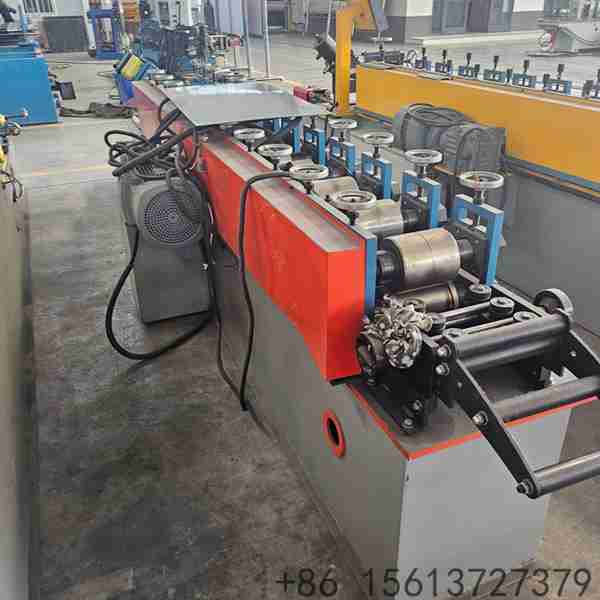

| 9 | Matériau des Rouleaux | Acier GCr15 avec Chromage Dur |
| 10 | Matériau de l'Arbre | Acier 45# Forgé, Diamètre 80-90mm |

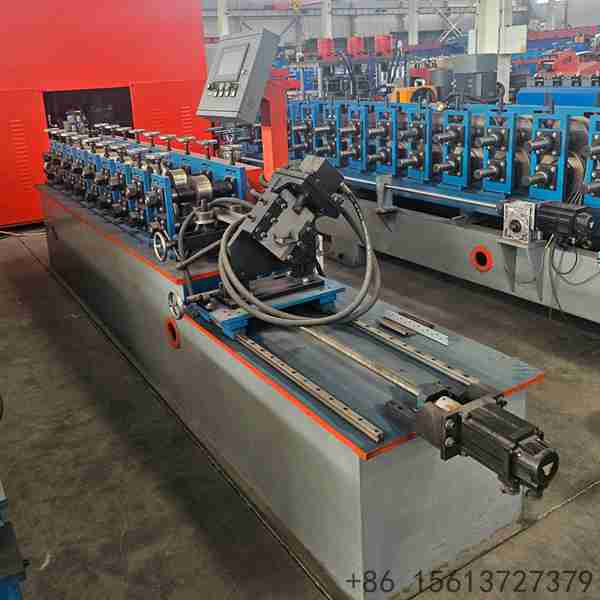

| 11 | Méthode de Coupe | Coupe Volante Hydraulique (Châssis Lourd) |
| 12 | Tolérance de Coupe | ≤ ±1,5 mm |

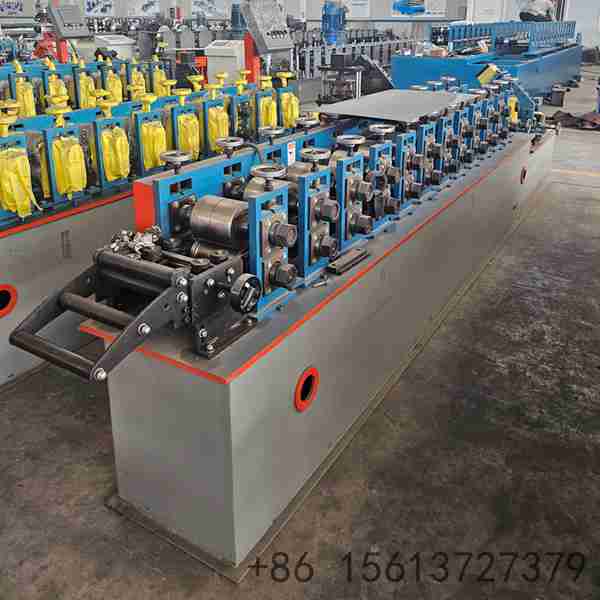

| 13 | Système de Contrôle | PLC + Encodeur (Siemens / Omron) |
| 14 | Tension | 380V / 50Hz / 3 Phases |
| 15 | Dimensions de la Machine | Env. 10,5m × 1,5m × 1,6m |
| 16 | Poids de la Machine | Env. 9,5 - 11 Tonnes |
| 17 | Dévideur | Hydraulique de 3 à 5 Tonnes |
| 18 | Garantie | 12 Mois + Support Technique à Vie |
