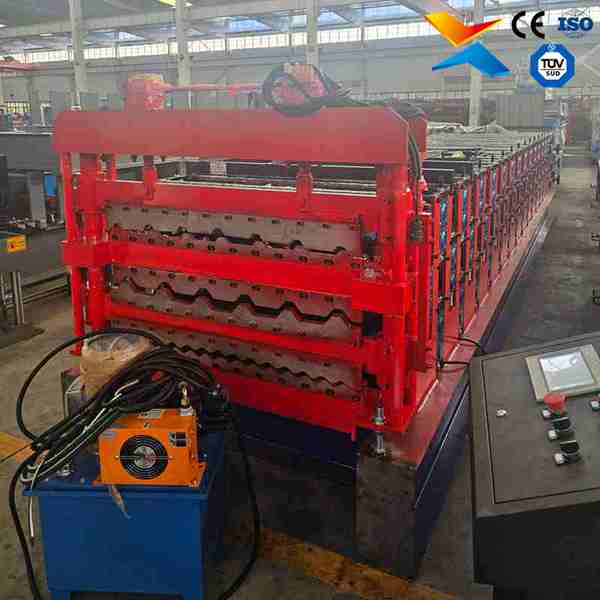

Machine de profilage de tuiles en acier coloré à trois couches
Product Attributes :
Application : Production de tôles de toit métalliques trapézoïdales
Épaisseur du matériau : 0,3 – 0,8 mm
Largeur d'alimentation : 1000 - 1220 mm
Vitesse de production : 8 - 15 m/min
Note : Tailles et profils personnalisés disponibles
WhatsApp : +86 15613727379
Product Description
Product Introduction
Product Description & Parameters

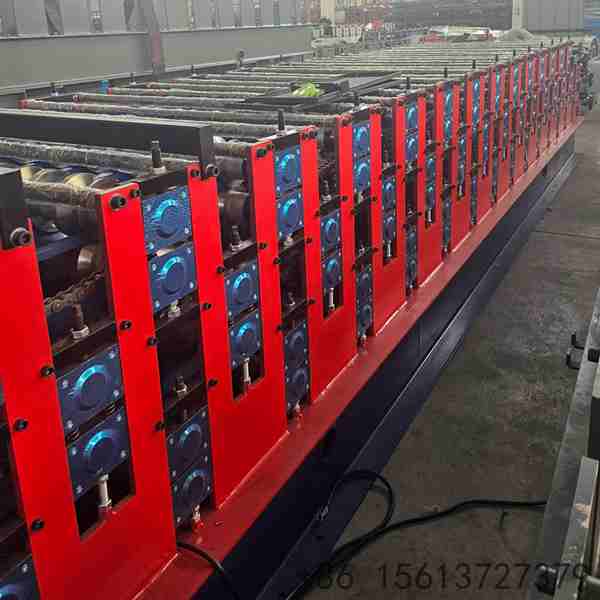

La Machine de profilage de tuiles en acier coloré à trois couches est un équipement innovant de profilage à froid qui combine trois profils de tuiles de toiture métallique en une seule ligne de production. Ce design compact est parfait pour les fabricants ayant un espace d'atelier limité mais devant produire plusieurs styles de toiture. La machine transforme des bobines d'acier galvanisé ou Galvalume revêtu de couleur en panneaux de toiture durables offrant une excellente protection contre les intempéries et une esthétique attrayante. Chaque couche possède des systèmes de profilage et de coupe indépendants contrôlés par un système PLC unifié. Les rouleaux sont fabriqués en acier forgé 45# de haute qualité avec chromage dur et traitement thermique, garantissant une longue durée de vie et une qualité de formage constante pour les trois profils.
La Machine de profilage de tuiles en acier coloré à trois couches est un équipement innovant de profilage à froid qui combine trois profils de tuiles de toiture métallique en une seule ligne de production. Ce design compact est parfait pour les fabricants ayant un espace d'atelier limité mais devant produire plusieurs styles de toiture. La machine transforme des bobines d'acier galvanisé ou Galvalume revêtu de couleur en panneaux de toiture durables offrant une excellente protection contre les intempéries et une esthétique attrayante. Chaque couche possède des systèmes de profilage et de coupe indépendants contrôlés par un système PLC unifié. Les rouleaux sont fabriqués en acier forgé 45# de haute qualité avec chromage dur et traitement thermique, garantissant une longue durée de vie et une qualité de formage constante pour les trois profils.
| No. | Main Parameter / Feature | Details |
|---|---|---|
| 1 | Matériau Applicable | Acier galvanisé revêtu de couleur / PPGI / Galvalume |
| 2 | Plage d'Épaisseur du Matériau | 0,3 - 0,8 mm |
| 3 | Limite d'Élasticité | 235 - 550 MPa |
| 4 | Vitesse de Formage | 8 - 12 m/min par couche (réglable via variateur) |
| 5 | Nombre de Stations de Rouleaux | 10 - 18 stations par couche (selon le profil) |
| 6 | Puissance du Moteur Principal | 4 kW + 4 kW + 4 kW (triple moteur pour chaque couche) |
| 7 | Puissance de la Station Hydraulique | 4 - 5,5 kW |

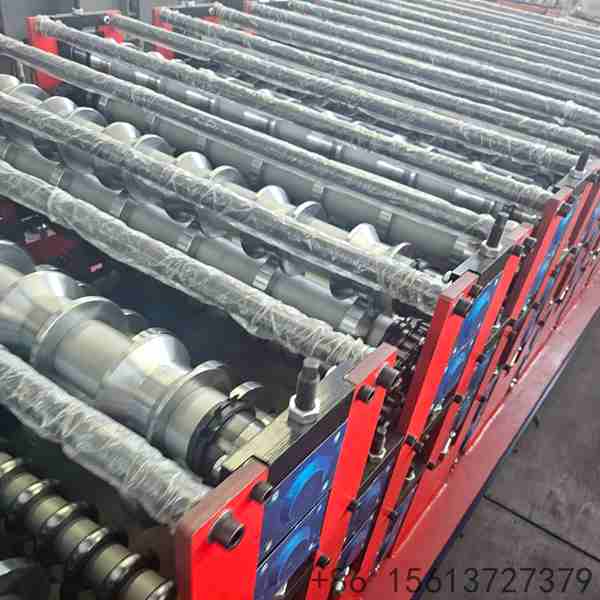

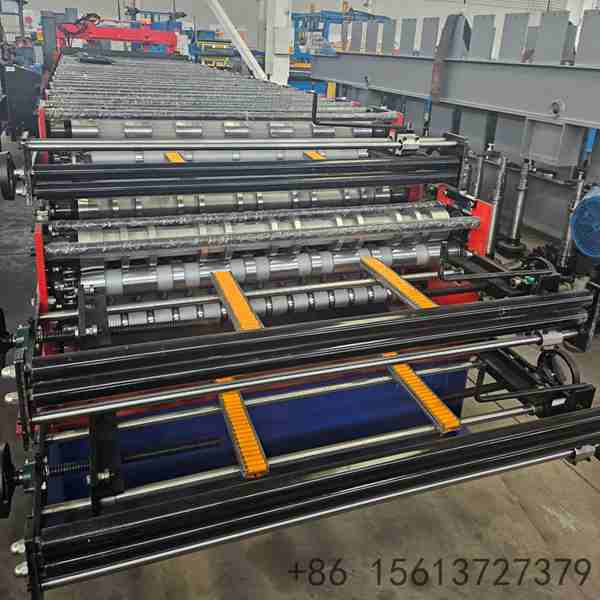

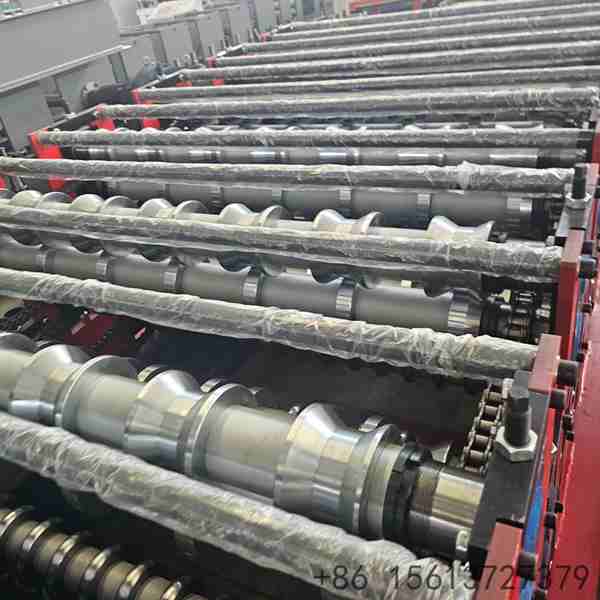

| 8 | Matériau des Rouleaux | Acier forgé 45#, poli et revêtu de 0,05mm de chrome dur |
| 9 | Matériau de l'Arbre | Acier 45# de haute qualité, diamètre 70-80mm, trempé et poli |
| 10 | Matériau de la Lame de Coupe | Acier moulé Cr12 avec traitement de trempe (HRC 58-62) |

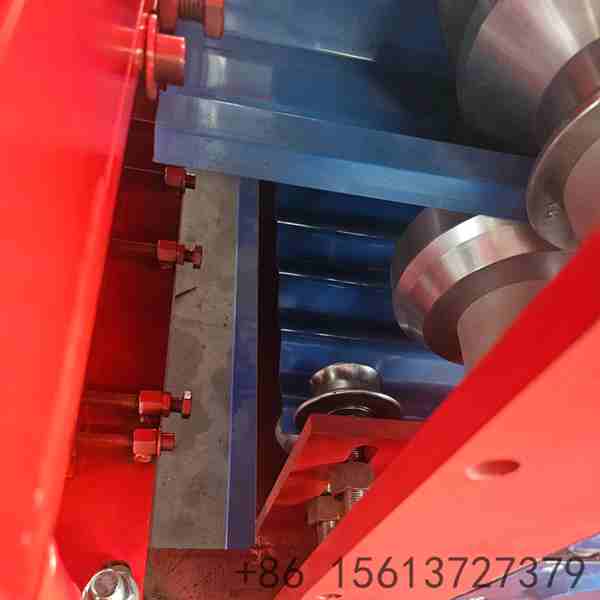

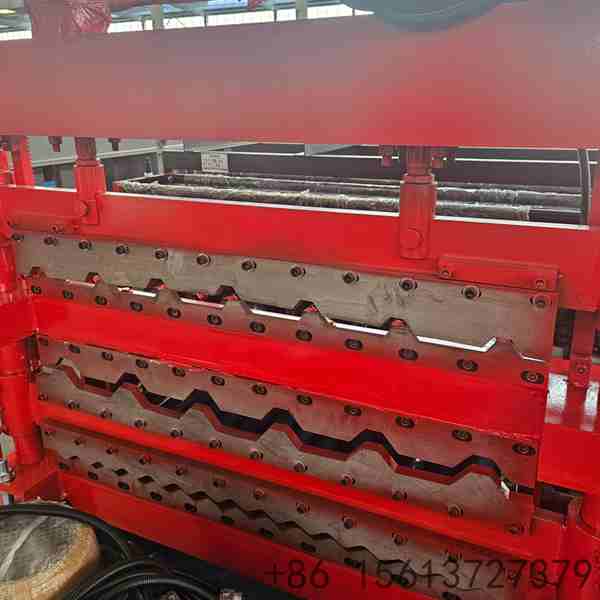

| 11 | Méthode de Coupe | Post-coupe hydraulique, pause et coupe automatiques |

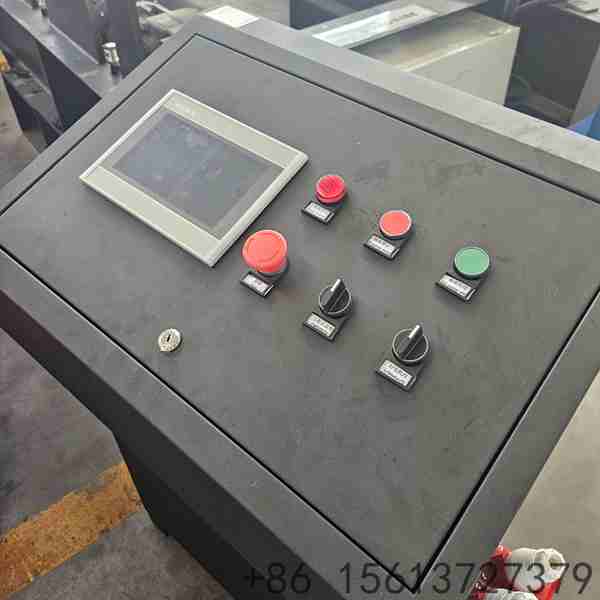

| 12 | Système de Contrôle | Contrôle PLC avec écran tactile (Mitsubishi / Delta / Siemens) |
| 13 | Tension de Fonctionnement | 380V / 50Hz / Triphasé (personnalisable) |
| 14 | Dimensions de la Machine | Env. 9m - 12m × 1,5m - 1,8m × 1,6m - 1,9m |
| 15 | Poids de la Machine | Env. 6 - 9 Tonnes |
| 16 | Tolérance de Longueur | ±1 - 2 mm |
| 17 | Capacité du Dérouleur | Jusqu'à 3 - 5 tonnes (manuel ou hydraulique) |
| 18 | Mode d'Entraînement | Transmission par chaîne |
| 19 | Garantie et Support | 12-24 mois de garantie gratuite + support technique à vie |
