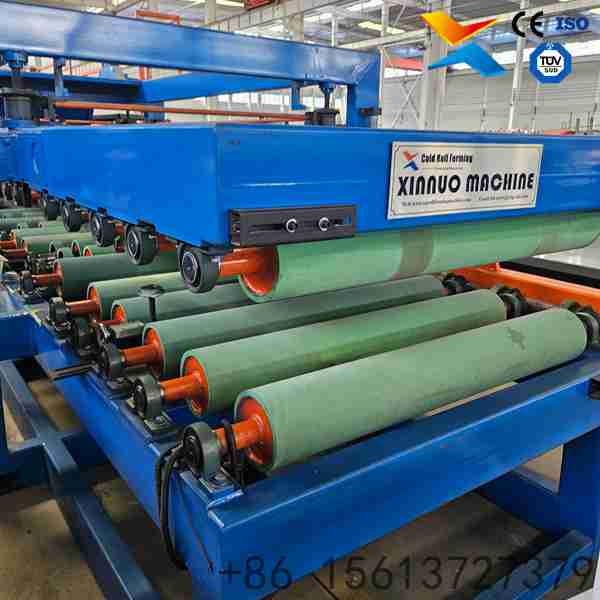

Linha de Produção de Painel Sanduíche EPS e Lã de Rocha
Painel Sanduíche de Aço Colorido
Placa composta isolante feita de chapas de aço revestidas coloridas, chapas de base e materiais de núcleo isolante (colados com adesivo).
Indústrias anticorrosão, vasos de pressão, energia, petroquímica e farmacêutica.
Versatilidade de Núcleos: Projetada para produzir painéis sanduíche com núcleo de EPS (Poliestireno Expandido) ou Lã de Rocha, oferecendo soluções eficientes de isolamento térmico e acústico para diversos projetos de construção.

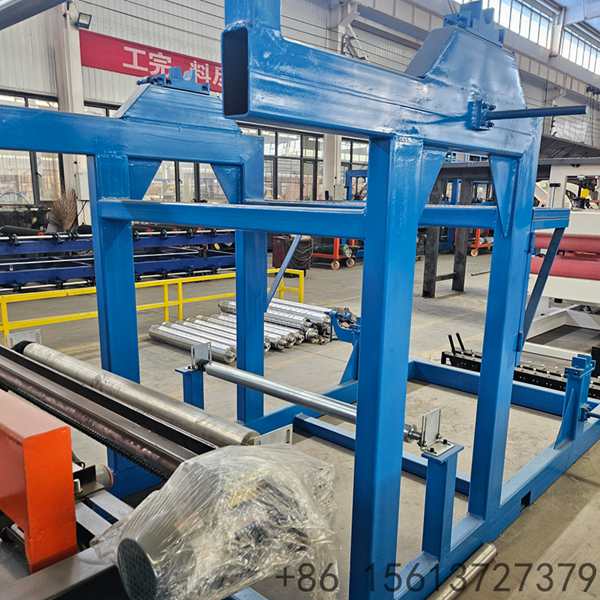

Construção Industrial Robusta: Construída sobre uma base de aço reforçada com chapas laterais espessas, projetada para absorver as tensões do processo de conformação e prensagem contínua, mantendo a estabilidade dimensional.

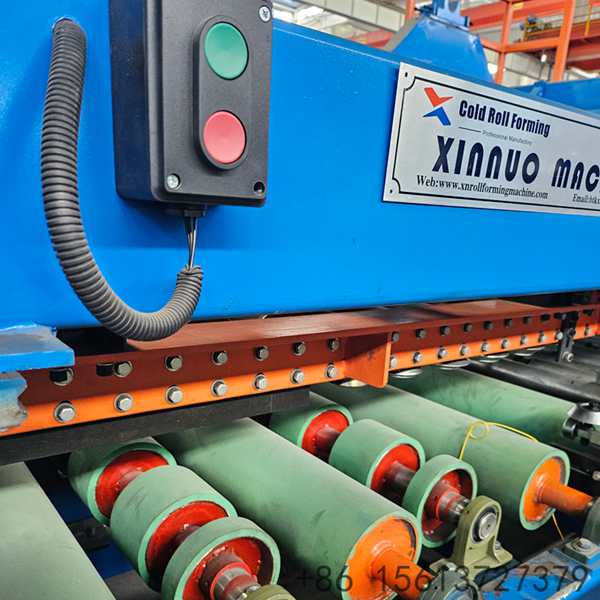

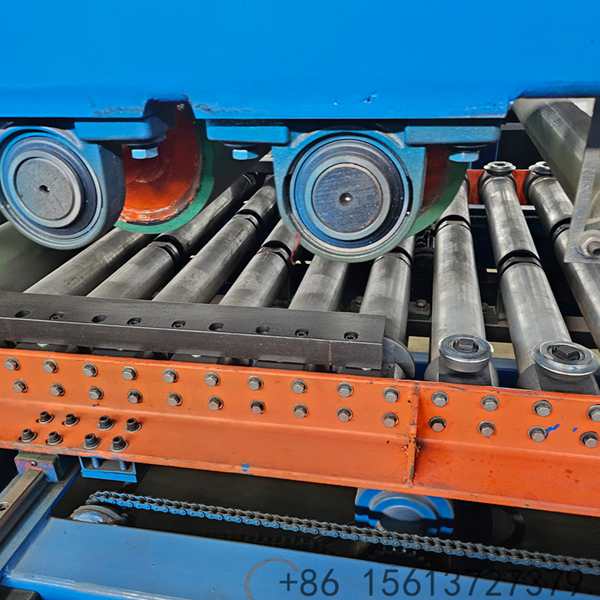

Tecnologia de Conformação de Precisão: Utiliza rolos forjados em aço 45# retificados com precisão e cromagem dura para moldar as chapas metálicas, garantindo encaixes perfeitos e geometria consistente para os painéis.
Automação Inteligente PLC: Alimentada por um PLC avançado com tela sensível ao toque, permitindo que os operadores programem facilmente comprimentos, quantidades de lote e monitorem diagnósticos em tempo real.
Corte Hidráulico Sincronizado: Possui um sistema de corte hidráulico com lâminas de aço molde Cr12 (HRC 58-62) que acompanha a velocidade da linha para executar cortes exatos com tolerância estrita de ±1-2mm e bordas limpas.

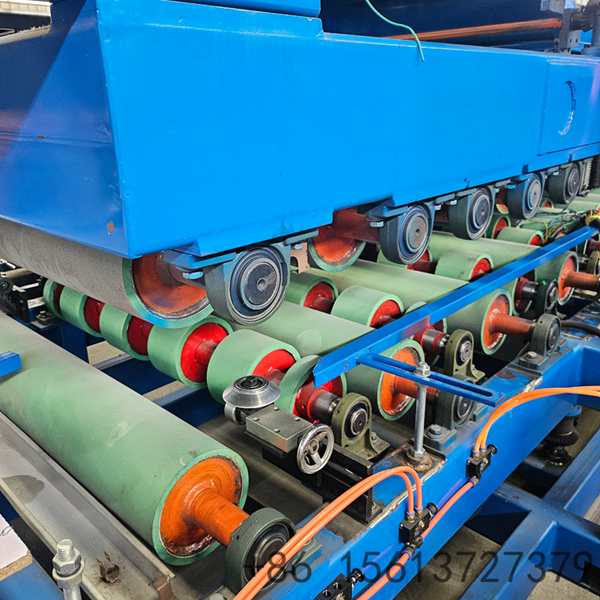

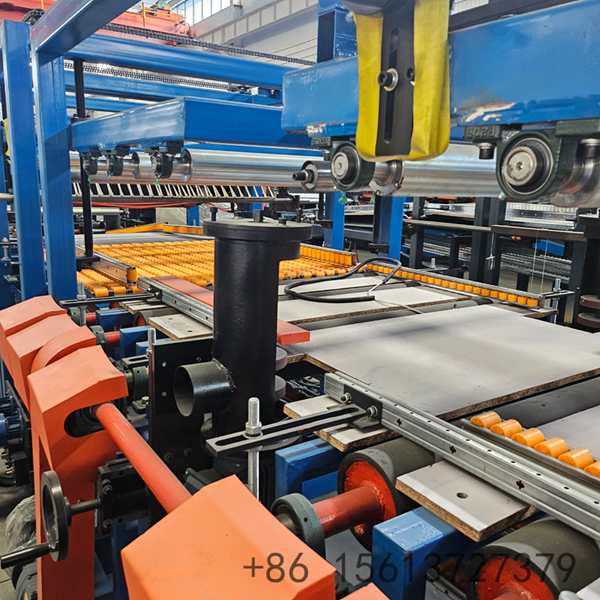

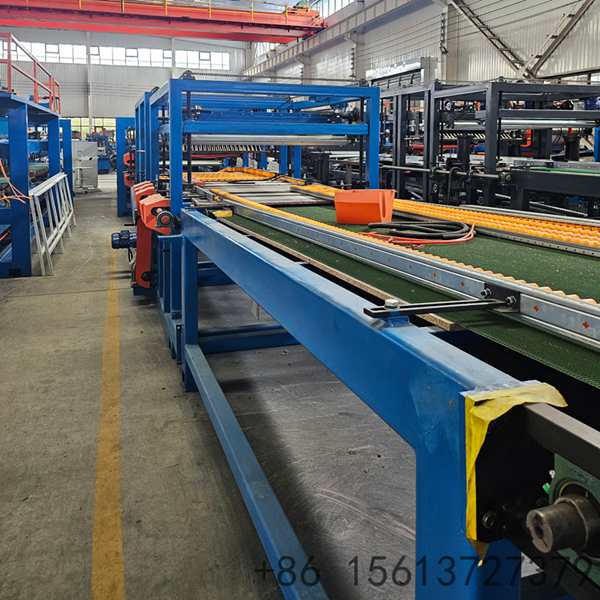

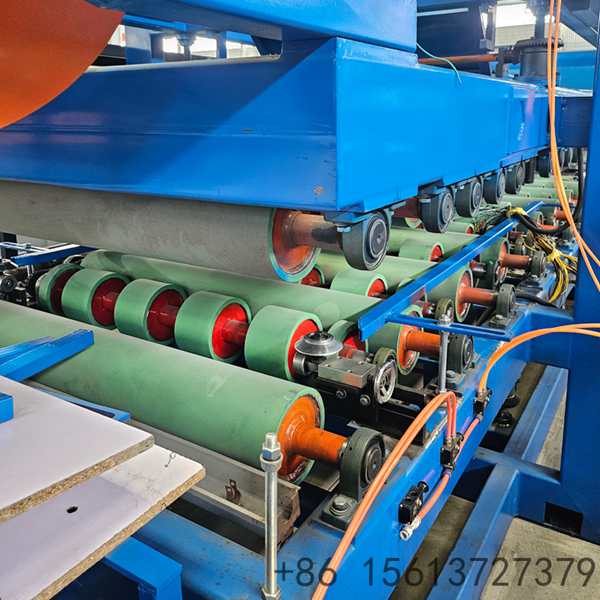

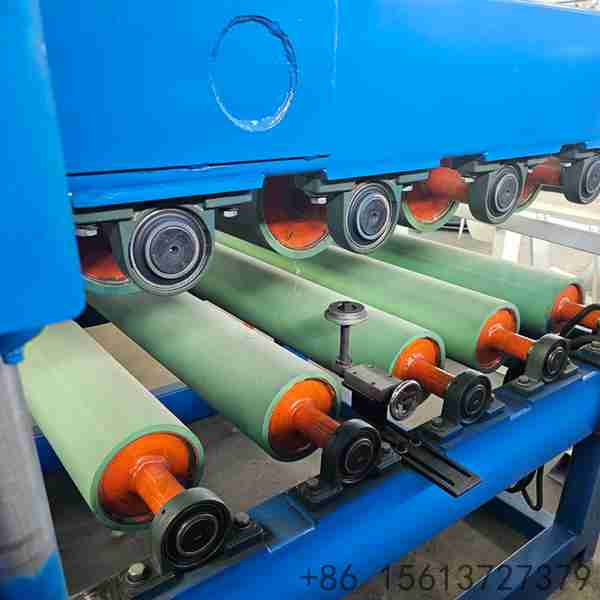

A Linha de Produção de Painel Sanduíche EPS e Lã de Rocha é uma solução de produção altamente especializada e eficiente, projetada para fabricantes de materiais de construção modular e industrializada. Os painéis sanduíche são componentes fundamentais na construção moderna, amplamente utilizados em paredes e coberturas de galpões, câmaras frigoríficas e edifícios comerciais devido à sua leveza, isolamento térmico e rapidez de instalação. Este equipamento transforma bobinas de aço colorido, galvanizado ou aluzinc em painéis acabados através de um processo altamente sincronizado de desenrolamento, conformação, colagem/prensagem com o núcleo isolante e corte automatizado.
| No. | Main Parameter / Feature | Details |
|---|---|---|
| 1 | Material Aplicável | Aço colorido / Aço galvanizado / Bobina de Aluzinc |
| 2 | Faixa de Espessura do Material | 0,3 - 0,8 mm |
| 3 | Resistência ao Escoamento do Material | 235 - 450 MPa |
| 4 | Faixa de Largura da Bobina | 1000 / 1200 / 1250 mm (personalizável) |
| 5 | Tipo de Perfil | Painel Sanduíche (Parede e Cobertura) |
| 6 | Material do Núcleo | EPS (Poliestireno Expandido) ou Lã de Rocha |
| 7 | Espessura do Painel | EPS: 40-300mm / Lã de Rocha: 40-150mm |
| 8 | Velocidade de Conformação | 0 - 5 m/min (ajustável via conversor de frequência) |
| 9 | Número de Estações de Rolos | 14 fileiras |
| 10 | Potência do Motor Principal | 5,5 kW |
| 11 | Potência da Estação Hidráulica | 4 kW |
| 12 | Potência Total da Linha | Aprox. 32,0 kW |
| 13 | Material dos Rolos | Aço forjado 45# com cromagem dura |
| 14 | Material do Eixo | Aço 45#, diâmetro 70mm |
| 15 | Material da Lâmina de Corte | Aço molde Cr12 |
| 16 | Método de Corte | Corte hidráulico pós-conformação, pausa e corte automáticos |
| 17 | Sistema de Controle | PLC com tela sensível ao toque |
| 18 | Tensão | 380V / 50Hz / 3 Fases (personalizável) |
| 19 | Dimensões da Máquina | Aprox. 45m × 3m × 2,8m |
| 20 | Peso da Máquina | Aprox. 20 Toneladas |
| 21 | Garantia | 24 meses de garantia gratuita + suporte técnico vitalício |
