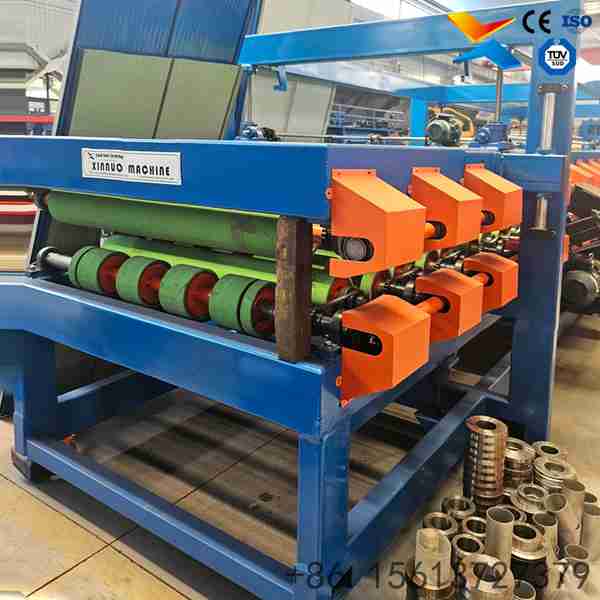

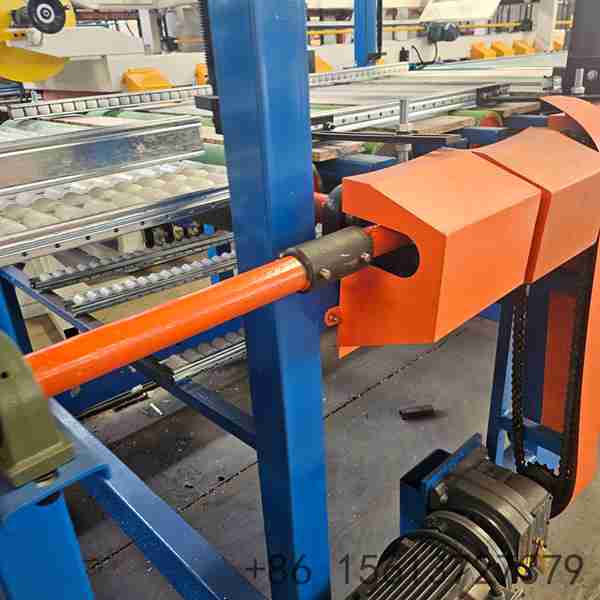

Ligne De Production De Panneau Sandwich Laine De Roche Et EPS
Produit: Panneaux sandwich (composites) en laine de roche / EPS
Matériau applicable: Acier galvanisé / acier pré-laqué
Largeur d'alimentation: 1200 mm (standard) / sur mesure
Épaisseur de tôle: 0,3-0,8 mm
Matériau et épaisseur du noyau: Laine de roche / EPS, épaisseur sur mesure
Longueur de profil: Sur mesure
Mode de fonctionnement: Contrôle automatique PLC
Présentation du Produit
Double Noyau: Produit des panneaux en laine de roche et en EPS sur la même ligne, avec changement simple.

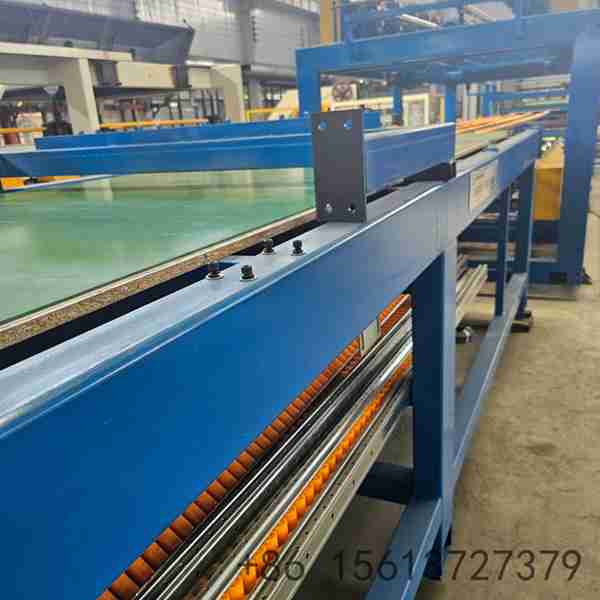

Double Unité de Formage: Tôles supérieure et inférieure profilées simultanément.

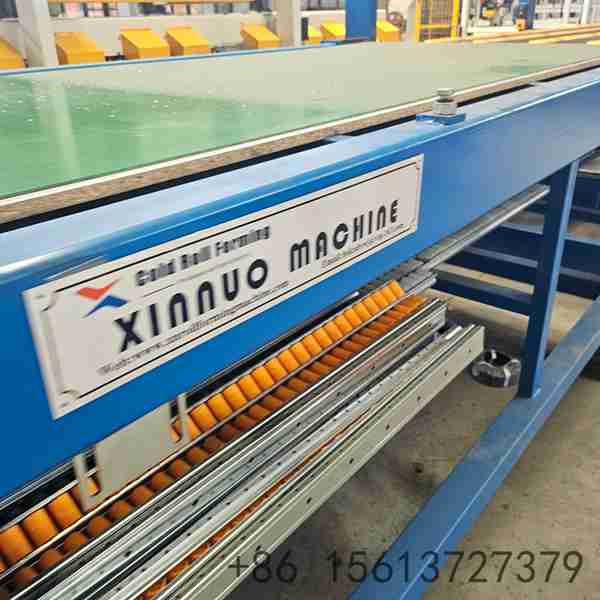

Laminage par Colle: Deux pompes à colle assurent une répartition uniforme de l'adhésif.
Option Résistant au Feu: Noyau en laine de roche avec résistance intrinsèque au feu.
Découpe Automatique: Découpe volante avec contrôle PLC pour des longueurs précises.
Layout Linéaire: Configuration en ligne droite qui simplifie l'implantation en usine.
Description Détaillée
Spécifications Techniques
| Composant | Spécification |
|---|---|
| Matériau des cylindres | Acier forgé 45# de haute qualité, chromage dur en surface |
| Nombre de stations | 14 stations |
| Matériau des arbres | Acier forgé 45# de haute qualité |
| Diamètre des arbres | 50 mm |
| Matériau de la lame de coupe | Cr12 avec traitement thermique |
| Vitesse | 10-15 m/min |
| Épaisseur des flancs | 16 mm |
| Unités de formage | Deux unités, supérieure et inférieure |
| Système de colle | Deux pompes à colle |

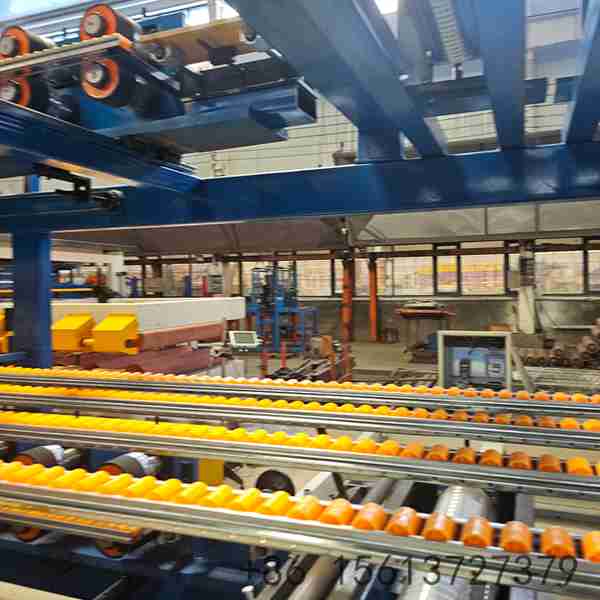

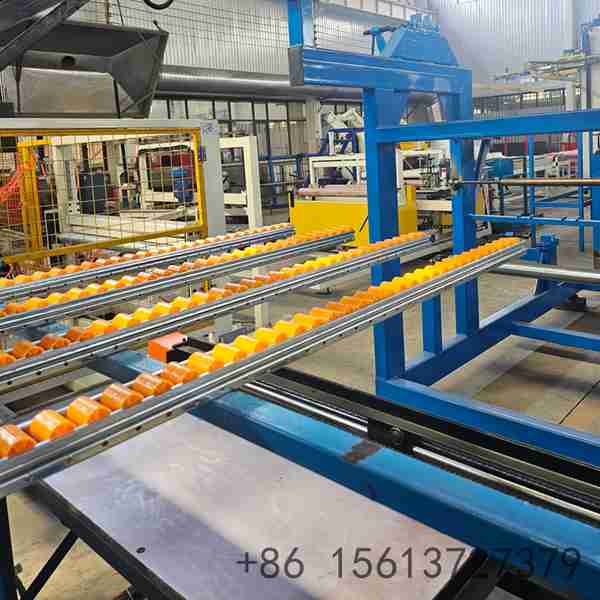

| Alimentation du noyau | Unité d'alimentation laine de roche + système EPS |
| Découpe | Découpe automatique PLC, longueur sur mesure |
Avantages Techniques (Basés sur les Spécifications)
Résistance à l'Usure: Les cylindres en acier forgé 45# avec chromage dur offrent une surface de travail durable pour le formage des deux tôles.
Protection du Revêtement: Le chromage dur préserve le fini de l'acier pré-laqué pendant le formage.
Rigidité Structurelle: Les flancs de 16 mm renforcent le bâti et maintiennent l'alignement des unités supérieure et inférieure.
Transmission Stable: Les arbres pleins de 50 mm en acier forgé 45# garantissent une rotation stable des cylindres.
Coupe Durable: La lame Cr12 avec traitement thermique maintient une coupe précise sur toute la largeur du panneau.
Productivité Constante: La vitesse de 10-15 m/min répond à la production industrielle standard de panneaux.
Collage Uniforme: Deux pompes à colle fournissent un adhésif constant pour une liaison solide des couches.
