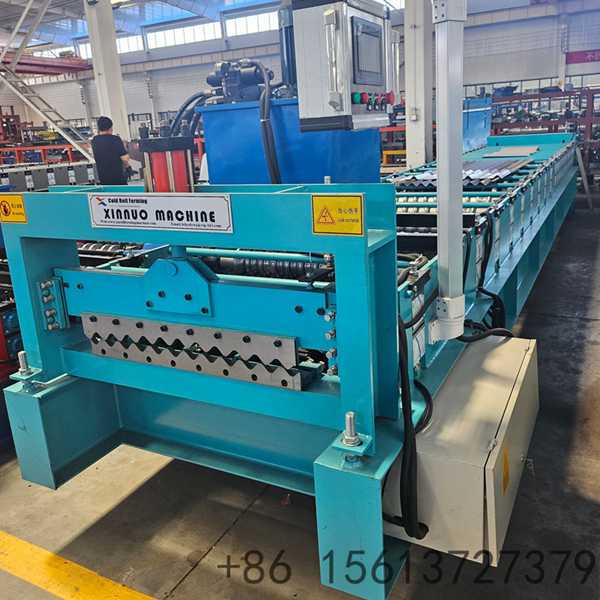

Maquina de Perfilagem de Telhas Corrugada

Maquina de Perfilagem de Telhas Corrugada

Product Attributes :

1 Estrutura principal da máquina Aço H 350

2 Peso Cerca de 5T

3 Dimensões 6,5*1,6*1,6m

4 Tensão 380V 50Hz 3 fases (alterável conforme necessidade)

5 Certificado CE/ISO

6 Personalização De acordo com os requisitos do cliente

7 WhatsApp:+86 15613727379

Product Description

Product Introduction:

Conformacao de Alta Precisao: Projetada para produzir telhas metalicas com geometria consistente e encaixes perfeitos, garantindo excelente estanqueidade e resistencia estrutural para coberturas industriais e comerciais.

Construcao Industrial Robusta: Construida sobre uma base de aco reforçada com chapas laterais espessas, projetada para absorver as tensoes de conformacao continua e manter tolerancias dimensionais rigorosas mesmo em alta velocidade.

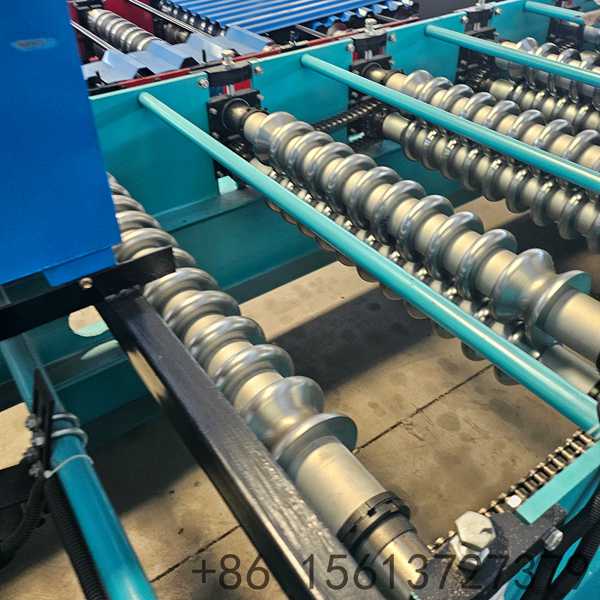

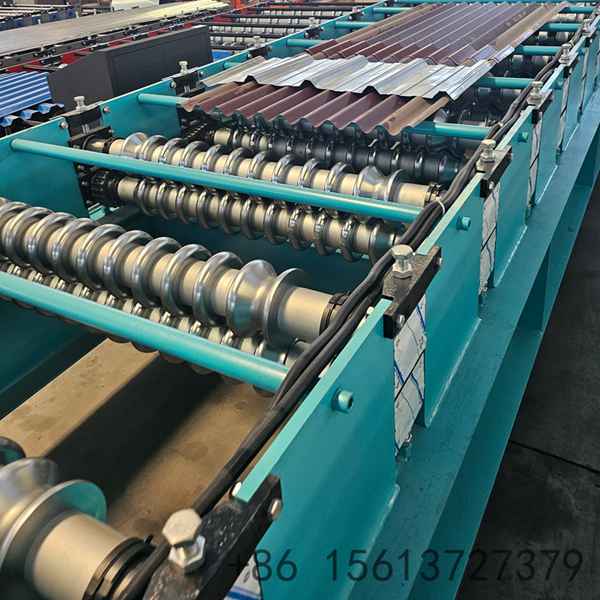

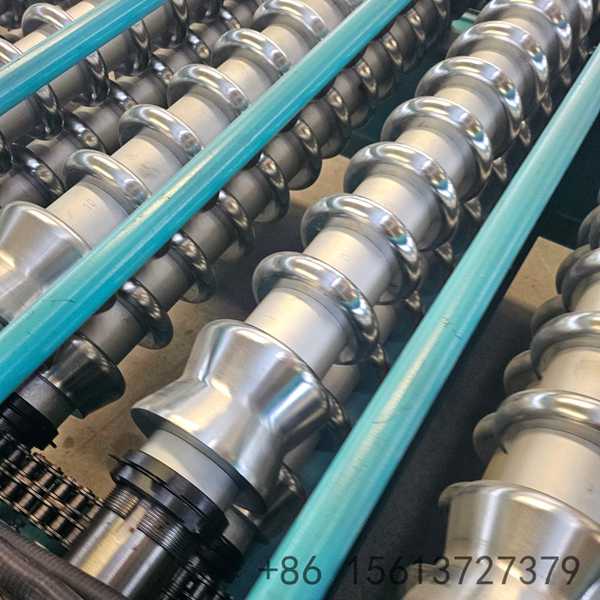

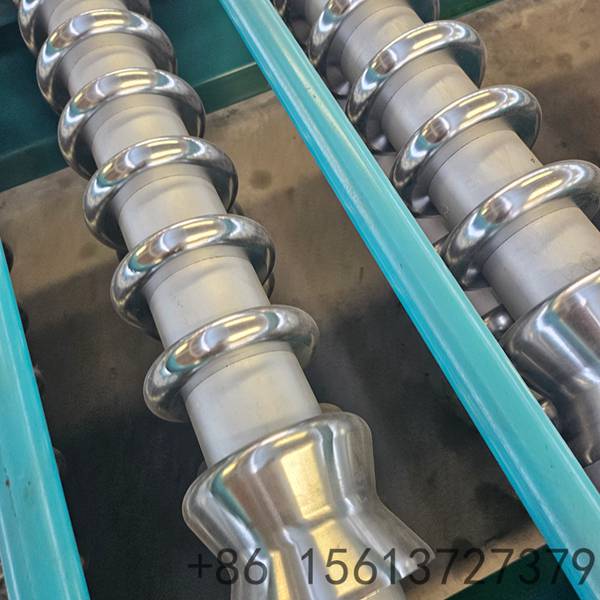

Tecnologia de Conformacao de Precisao: Utiliza rolos forjados em aco 45# retificados com precisao e cromagem dura para moldar o perfil da telha, garantindo um acabamento superficial impecavel e geometria consistente.

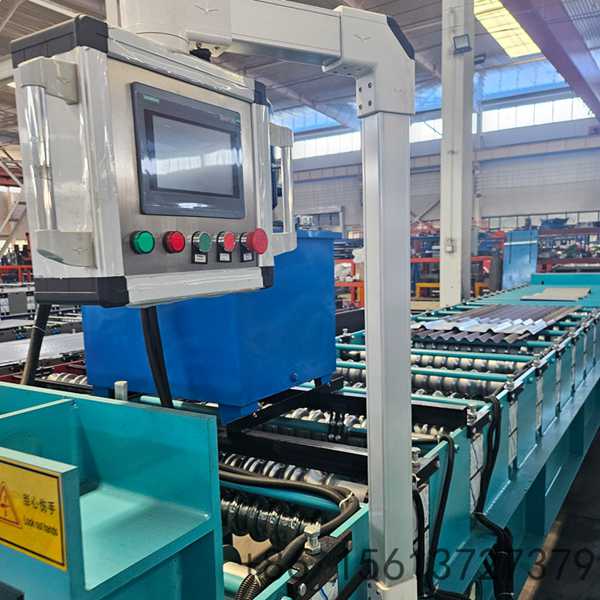

Automacao Inteligente PLC: Alimentada por um PLC avancado (Siemens/Mitsubishi/Delta) com tela sensivel ao toque, permitindo que os operadores programem facilmente contagens de lotes, comprimentos e monitorem diagnosticos em tempo real.

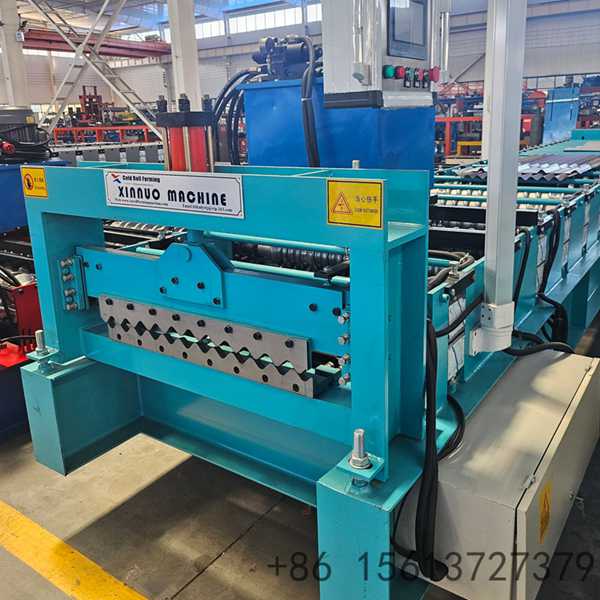

Corte Hidraulico Sincronizado: Possui um sistema de corte hidraulico com laminas de aco molde Cr12 (HRC 58-62) que acompanha a velocidade da linha para executar cortes exatos com tolerancia estrita de ±1-2mm e bordas limpas.

Product Description & Parameters:

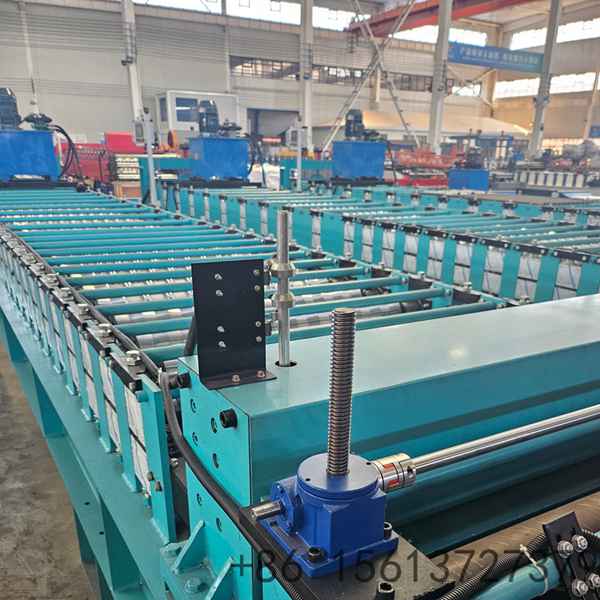

A Maquina de Perfilagem de Telhas e uma solucao de producao versatil e de alto desempenho, projetada para fabricantes de materiais de cobertura metalica premium. Este equipamento transforma bobinas de aco colorido, galvanizado ou aluzinc em telhas acabadas atraves de um processo altamente sincronizado de desenrolamento, conformacao de precisao e corte automatizado.

A principal vantagem desta perfiladeira reside na sua rigidez estrutural e precisao de conformacao. A base reforçada evita a deflexao sob carga, enquanto os rolos retificados com precisao garantem que cada telha mantenha uma geometria consistente e definicoes de perfil nitidas. O sistema de controle inteligente PLC simplifica as operacoes, permitindo configuracao rapida e producao de lotes precisa. Enquanto isso, a estacao de corte hidraulico sincronizado acompanha a velocidade da linha em tempo real para executar cortes exatos, minimizando o desperdicio de material e garantindo que cada telha esteja pronta para instalacao imediata. Esta maquina e a escolha confiavel para fornecedores que exigem qualidade consistente e eficiencia operacional.

No.	Main Parameter / Feature	Details
1	Material Aplicavel	Aco colorido / Aco galvanizado / Bobina de Aluzinc
2	Faixa de Espessura do Material	0,3 - 0,8 mm
3	Resistencia ao Escoamento do Material	235 - 550 MPa
4	Faixa de Largura da Bobina	1000 / 1200 / 1220 / 1250 mm (personalizavel)
5	Tipo de Perfil	Telha Metalica (Cobertura e Parede)
6	Velocidade de Conformacao	8 - 15 m/min (ajustavel via conversor de frequencia)
7	Numero de Estacoes de Rolos	13-16 fileiras
8	Potencia do Motor Principal	4 - 5,5 kW

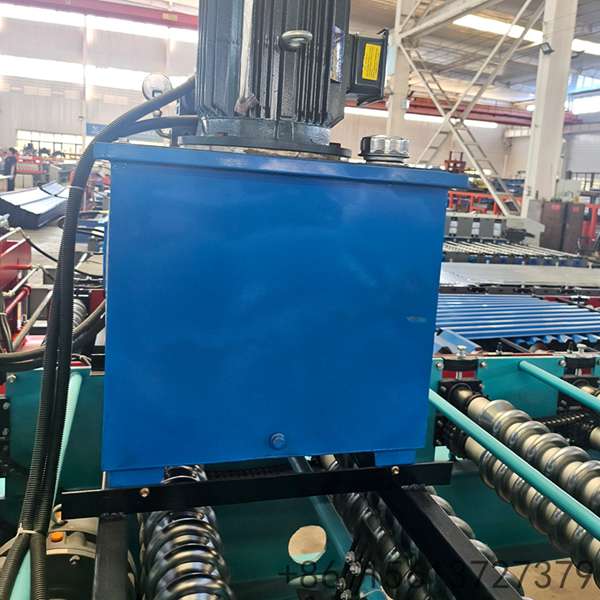

9	Potencia da Estacao Hidraulica	4 - 5,5 kW
10	Material dos Rolos	Aco forjado 45# com cromagem dura (0,05mm)
11	Material do Eixo	Aco 45# / 40Cr, diametro 70-80mm, temperado e polido
12	Material da Lamina de Corte	Aco molde Cr12 com tratamento de tempra (HRC 58-62)
13	Metodo de Corte	Corte hidraulico pos-conformacao, pausa e corte automaticos
14	Sistema de Controle	PLC com tela sensivel ao toque (Siemens / Mitsubishi / Delta)
15	Tensao	380V / 50Hz / 3 Fases (personalizavel)
16	Dimensoes da Maquina	Aprox. 7m - 10m × 1,3m - 1,65m × 1,1m - 1,6m
17	Peso da Maquina	Aprox. 5 - 9 Toneladas
18	Tolerancia de Comprimento	±1 - 2 mm
19	Capacidade do Desenrolador	Ate 5 toneladas (manual ou hidraulico)
20	Modo de Acionamento	Transmissao por corrente
21	Garantia	12-24 meses de garantia gratuita + suporte tecnico vitalicio
