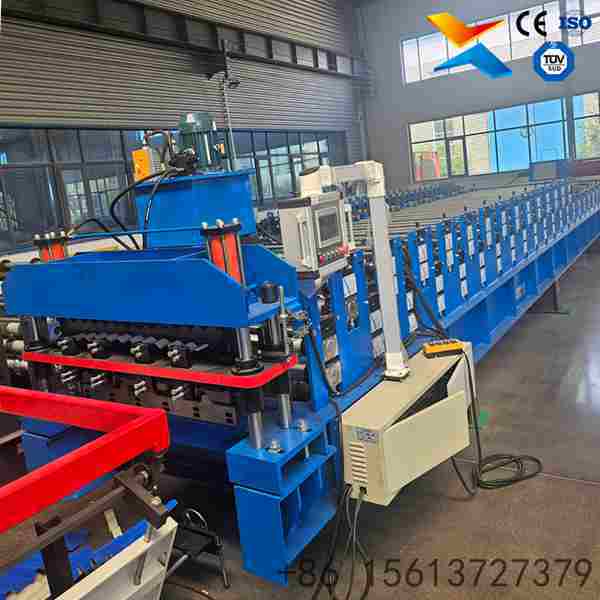

Machine de formage de tôles double couche

Machine de formage de tôles double couche

Product Attributes :

Application : Production de tôles de toit métalliques trapézoïdales
Épaisseur du matériau : 0,3 – 0,8 mm
Largeur d'alimentation : 1000 - 1220 mm
Vitesse de production : 8 - 15 m/min
Note : Tailles et profils personnalisés disponibles
WhatsApp : +86 15613727379

Product Description

Product Introduction:

Design 2-en-1 Économiseur d'Espace : Intègre deux systèmes de formage de profils différents dans un seul châssis, réduisant considérablement l'encombrement en usine et les coûts d'investissement.

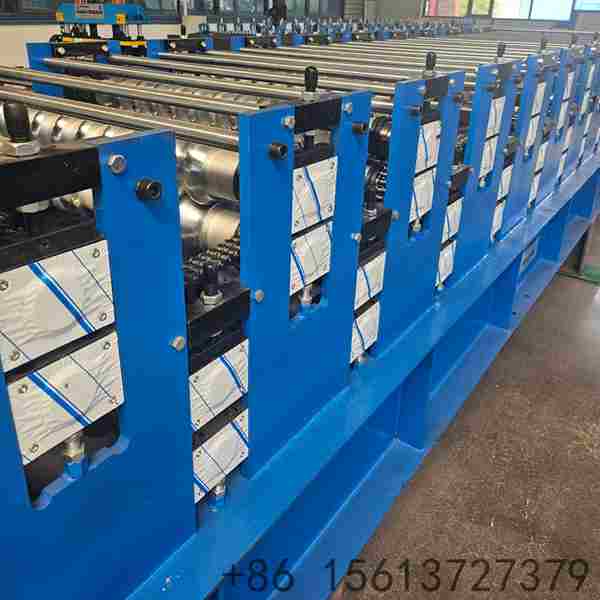

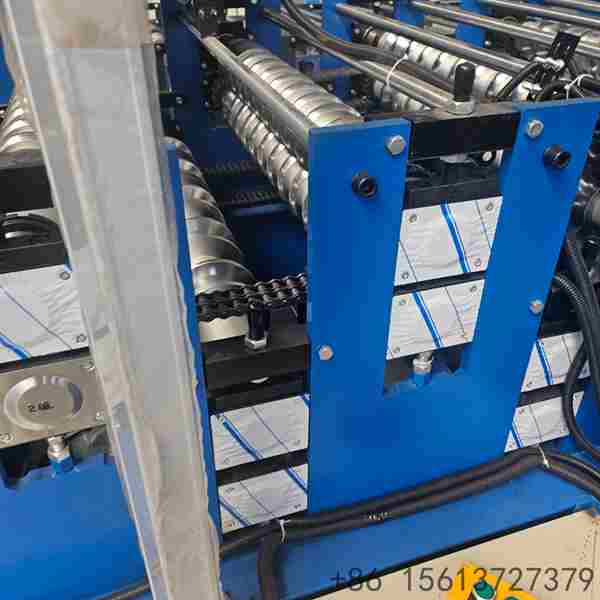

Opération de Double Couche Indépendante : Chaque couche fonctionne indépendamment avec son propre jeu de rouleaux et son système de coupe, permettant un changement rapide entre les profils via l'interface PLC.

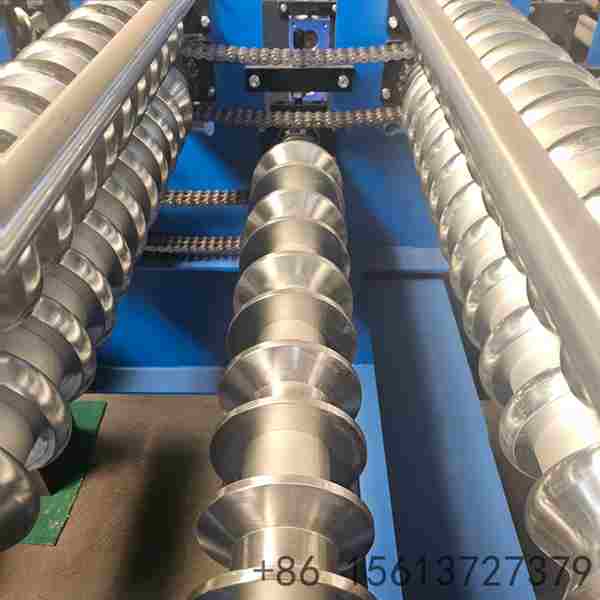

Formage de Haute Précision : Utilise des rouleaux premium en acier forgé 45# avec chromage dur et usinage de précision pour garantir des dimensions constantes et des surfaces lisses.

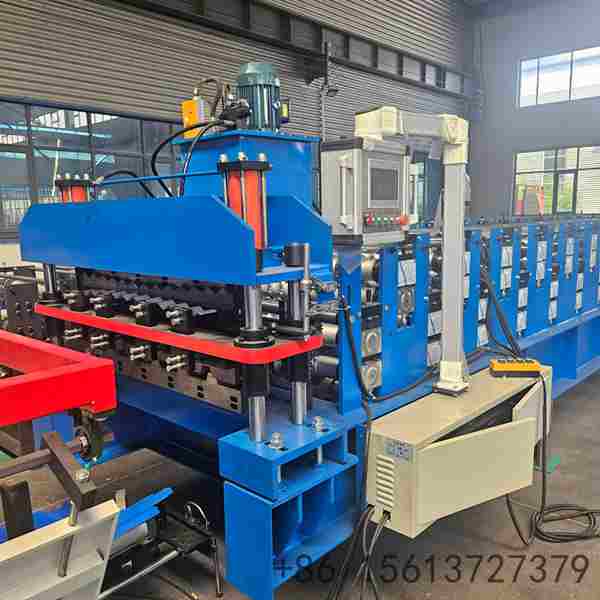

Coupe Hydraulique Automatique : Équipée de lames en acier Cr12 trempées pour une dureté élevée, offrant une coupe de longueur précise avec une tolérance minimale (±1-2mm).
Contrôle Intelligent par PLC : Dotée d'un PLC de marque importée et d'un écran tactile pour une opération facile, une mesure de longueur précise et une production automatique fiable.

Product Description & Parameters:
La Machine de Formage de Tôles Double Couche est un équipement innovant de profilage à froid qui combine deux profils de tôles de toiture métallique en une seule ligne de production. Ce design compact est parfait pour les fabricants ayant un espace d'atelier limité mais devant produire plusieurs styles de toiture. La machine transforme des bobines d'acier galvanisé ou Galvalume revêtu de couleur en panneaux de toiture durables offrant une excellente protection contre les intempéries et une esthétique attrayante. Chaque couche possède des systèmes de profilage et de coupe indépendants contrôlés par un système PLC unifié. Les rouleaux sont fabriqués en acier forgé 45# de haute qualité avec chromage dur et traitement thermique, garantissant une longue durée de vie et une qualité de formage constante pour les deux profils.

No.	Main Parameter / Feature	Details
1	Matériau Applicable	Acier galvanisé revêtu de couleur / PPGI / Galvalume
2	Plage d'Épaisseur du Matériau	0,3 - 0,8 mm
3	Limite d'Élasticité	235 - 550 MPa
4	Vitesse de Formage	8 - 12 m/min par couche (réglable via variateur)
5	Nombre de Stations de Rouleaux	10 - 18 stations par couche (selon le profil)
6	Puissance du Moteur Principal	4 kW + 4 kW (double moteur pour chaque couche)
7	Puissance de la Station Hydraulique	4 - 5,5 kW
8	Matériau des Rouleaux	Acier forgé 45#, poli et revêtu de 0,05mm de chrome dur
9	Matériau de l'Arbre	Acier 45# de haute qualité, diamètre 70-80mm, trempé et poli
10	Matériau de la Lame de Coupe	Acier moulé Cr12 avec traitement de trempe (HRC 58-62)
11	Méthode de Coupe	Post-coupe hydraulique, pause et coupe automatiques
12	Système de Contrôle	Contrôle PLC avec écran tactile (Mitsubishi / Delta / Siemens)
13	Tension de Fonctionnement	380V / 50Hz / Triphasé (personnalisable)
14	Dimensions de la Machine	Env. 7m - 10m × 1,5m - 1,8m × 1,3m - 1,6m
15	Poids de la Machine	Env. 4,5 - 7 Tonnes
16	Tolérance de Longueur	±1 - 2 mm
17	Capacité du Dérouleur	Jusqu'à 3 - 5 tonnes (manuel ou hydraulique)
18	Mode d'Entraînement	Transmission par chaîne
19	Garantie et Support	12-24 mois de garantie gratuite + support technique à vie
