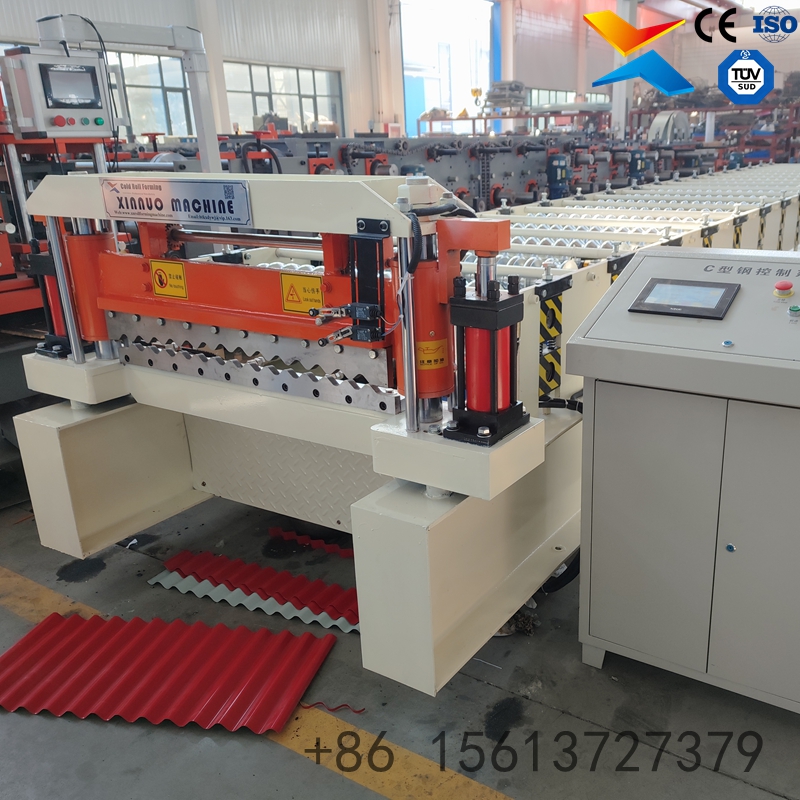

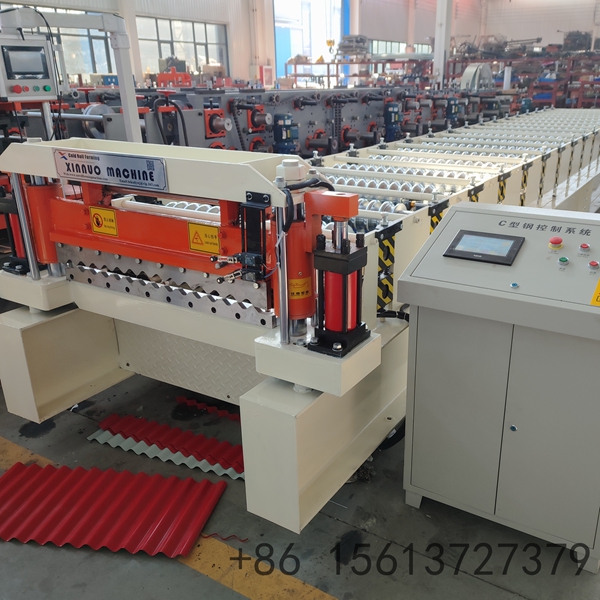

Automatica Maquina De Telha Ondulada

• Product Introduction
  • Formação de Alta Precisão: Design avançado de rolos e usinagem de precisão garantem dimensões consistentes das telhas onduladas, proporcionando encaixe perfeito e vedação ideal para o telhado.

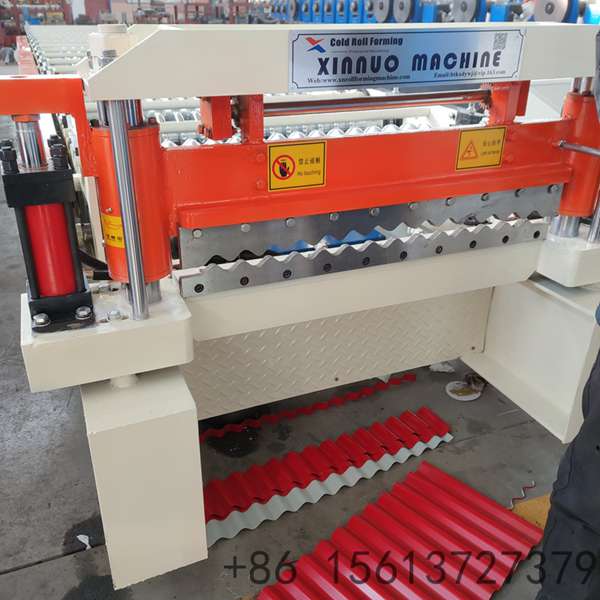

  • Corte Hidráulico Automático: Equipada com lâminas de aço Cr12 temperadas para alta dureza, proporcionando corte preciso de comprimento com tolerância mínima (±1mm).
  • Controle Inteligente por PLC: Utiliza PLC de marca importada e tela sensível ao toque para operação fácil, medição precisa de comprimento e produção automática confiável.
  • Construção Robusta e Durável: Fabricada com estrutura pesada em aço 300H e eixos de alta resistência, garantindo operação estável e sem vibrações durante a produção contínua.
  • Compatibilidade Versátil de Materiais: Projetada para processar bobinas de aço galvanizado, aço galvanizado pré-pintado (PPGI), aluzinco e alumínio com diferentes resistências.
  Product Description & Parameters
  A Máquina Automática De Telha Ondulada é um equipamento especializado de perfilagem a frio projetado para fabricar painéis de telhado metálico de alta qualidade, amplamente utilizados em edifícios residenciais, fábricas industriais, armazéns e projetos de estruturas de aço. Os painéis ondulados produzidos por esta máquina apresentam excelente drenagem de água, alta resistência mecânica e aparência estética moderna. A máquina integra desenrolamento, guiamento, perfilagem, medição de comprimento e corte hidráulico automático em uma linha de produção contínua que requer apenas 1-2 operadores. Os rolos são fabricados em aço forjado 45# de alta qualidade com cromagem dura e tratamento térmico, garantindo longa vida útil e superfícies de painéis perfeitamente lisas.

  No.	Main Parameter / Feature	Details
  1	Material Aplicável	Aço galvanizado / PPGI / Aluzinco / Alumínio
  2	Faixa de Espessura do Material	0,3 - 0,8 mm
  3	Resistência ao Escoamento	235 - 550 MPa
  4	Velocidade de Formação	8 - 15 m/min (ajustável via inversor de frequência)
  5	Número de Estações de Rolos	11 - 13 estações (dependendo do design do perfil)
  6	Potência do Motor Principal	4 - 5,5 kW
  7	Potência da Estação Hidráulica	3 - 4 kW
  8	Material dos Rolos	Aço forjado 45# com cromagem dura (0,05mm)
  9	Material do Eixo	Aço 45# de alta qualidade, diâmetro 70-80mm, temperado e polido
  10	Material da Lâmina de Corte	Aço molde Cr12 com tratamento de têmpera (HRC 58-62)
  11	Método de Corte	Pós-corte hidráulico, pausa e corte automáticos
  12	Sistema de Controle	Controle PLC com tela sensível ao toque (Mitsubishi / Delta / Siemens)
  13	Tensão de Operação	380V / 50Hz / Trifásico (personalizável)
  14	Dimensões da Máquina	Aprox. 6,5m - 7,5m × 1,3m - 1,65m × 1,1m - 1,5m
  15	Peso da Máquina	Aprox. 3,5 - 5 Toneladas
  16	Tolerância de Comprimento	±1 - 2 mm
  17	Capacidade do Desenrolador	Até 3 - 5 toneladas (manual ou hidráulico)
  18	Modo de Acionamento	Transmissão por corrente
  19	Garantia e Suporte	1-2 anos de garantia gratuita + suporte técnico vitalício

Diagrama de padrão

Processo

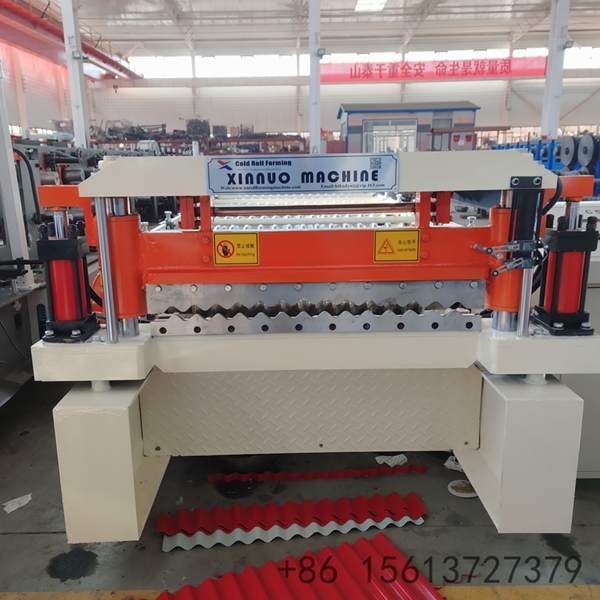

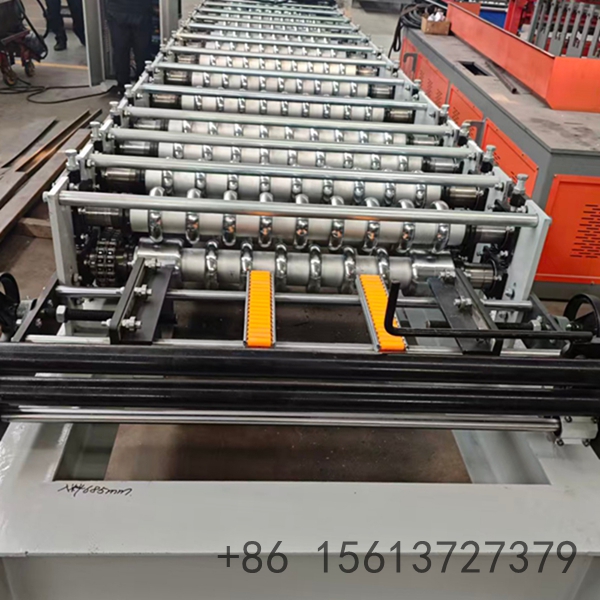

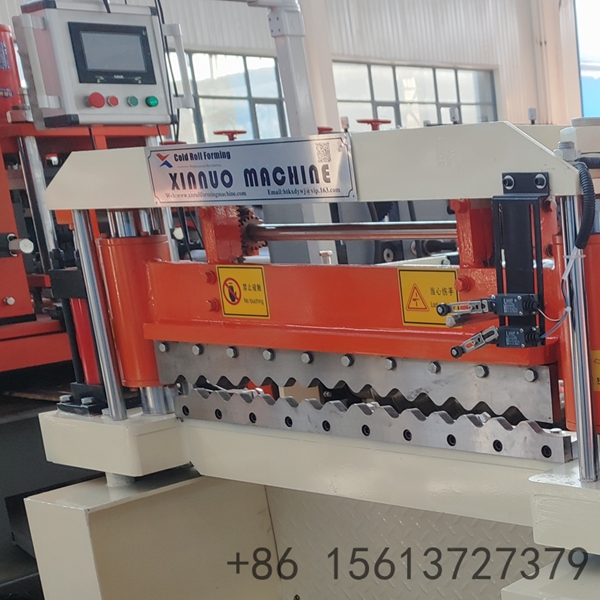

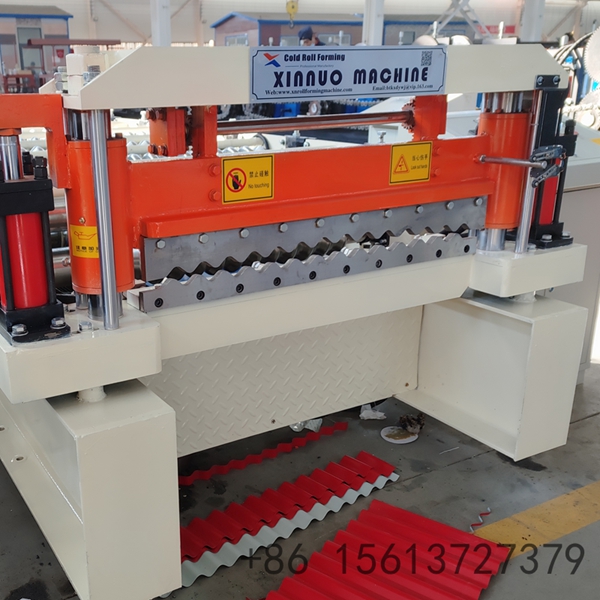

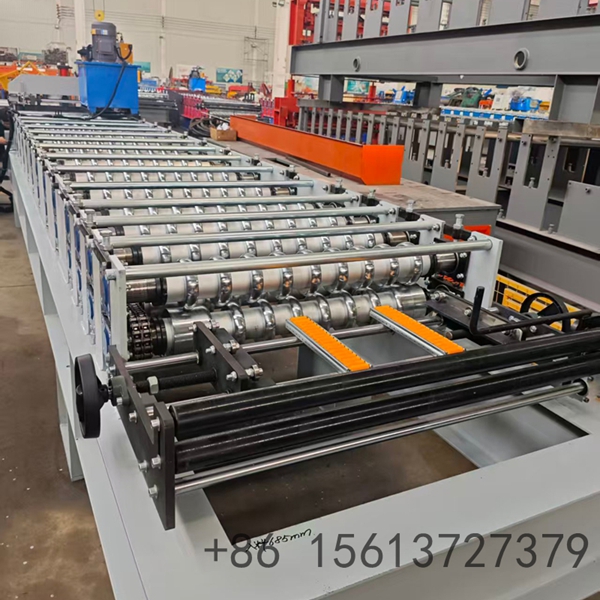

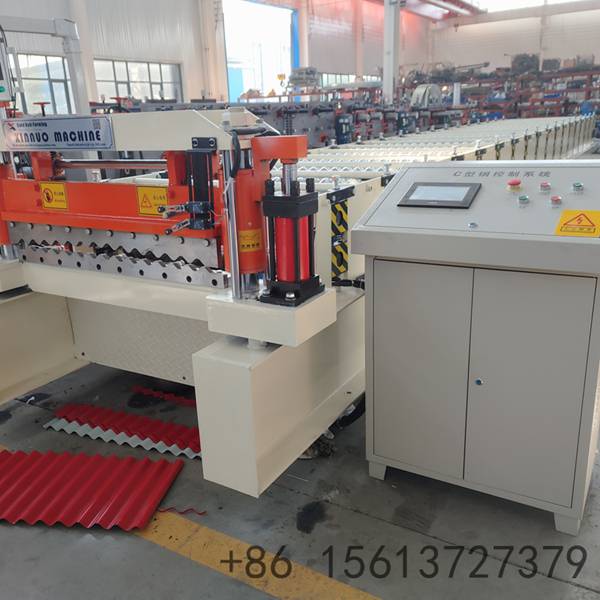

Imagens do produto
